LanCaster Pro ST网络电缆测试仪

品牌:英国BIC
型号:LanCaster Pro ST
产地:英国UK
特价:¥1600

bic-lanpro

英国BIC-Lancaster Pro ST是一款经济型、针对屏蔽线和非屏蔽网线线而专门设计的一款手持结构化布线和故障定位的测试仪。配有RJ45连接头,集成了USCO的TIA568A/B和ISDN标准。Lancaster Pro-ST测试和显示布线的网路映射、4对导线的长度和故障点位置(最大150米/或500英尺)。

仪器可以存储多达1000个测试结果,并可以通过PC中安装的测试报告软件,将测试结果下载到PC中,并打印出专业测试报告;测试报告用户可定制公司标识和认证,测试结果显示如下信息:测试时间日期、测试标准、被测线缆长度、通过/失败状态和现场的位置。

仪器对于测试已安装的USCO的TIA568A/B和ISDN标准的网线,可识别所有通用网路映射故障类型,包括:开路、短路、交叉线、交叉对、反转、串扰和屏幕故障测量所有4对线长度,并进行故障定位。

此外,仪器具有大屏幕背光显示。

英国BIC-Lancaster Pro ST的显示屏上可以图文显示包括:线缆长度、测试标准,VP值,一个输出地址和远端ID号码等项参数;通过主机红/绿LED灯闪烁提示测试结果为通过/失败。

当接入有数据信号的端口时,如果电话线/网络线上的电压存在时,仪器将会发出警告音;在进行令牌环和10mb/s、100mb/s连接测试时,仪器内置的音频发生器就可以用来追踪电缆的走向。

仪器包含一只智能远程探头,并且可支持可选15只远程探头。同市面上同类产品不同的是,该远程探头可识别测试结果为通过或失败。

产品特点

  • 保证TIA568A/B的电缆连续性;
  • 128×64 背光显示屏;
  • 多语言支持认证的软件;
  • 显示记录测试数据的时间和日期;
  • 检测开路,短路,交叉线,交叉对,反转,串扰和屏幕故障测量所有4对线长度,并进行故障定位;
  • 150米(500ft)长度量程;
  • 存储多达1000个测试结果;
  • 将软件下载到PC中并生成测试报告;
  • 符合IP54标准的坚固外壳保护;
  • 重量不超过390g;
  • 电压警告和保护(终止测试);
  • 图形化显示故障类型指示;
  • 包含一只远程探头和测试棒;
  • 最多支持16个智能远端;
  • 电池支持连续7小时工作时间;
  • 提供软质便携包;
  • 防刮花显示屏。

结构化网络布线测试,可检测双绞线开路/短路/交叉线/交叉对/反转和串扰等故障现象
一键测试及图形化显示故障现象和定位故障点位置
可存储1000个测试结果,
行业唯一!
搭配智能远端,远程探头可识别测试结果为通过或失败并通过LED灯颜色识别
仪器提供完整的解决方案,通过随机软件TraceXtra可一键生成HTML测试报告
内置音频发生器,
通过寻线探头用于追踪和识别电缆
量程 500 ft (150米)
精度 ±5%
电缆类型 UTP STP FTP SSTP
故障类型 短路、开路、串绕、交叉线对、反转、屏蔽层连续性
故障定位 近端、远端或中间距离
线缆测试标准 TIA 568A/B, USOC & ISDN
服务指示 电话线、10BaseT, 100Mbit+,令牌环
电压警告 对存在TNV (电信网电压) 警告
禁止测试 有电压存在时禁止测试
音频发生器 震荡频率810Hz – 1110Hz
电池电量 光柱图、指示棒显示剩余电量
主机显示屏 128 x 64像素图形LCD
故障界面 文字图形显示所有故障和设置信息
屏幕背光 电致发光
远端显示 绿/红色 LED
电池类型 4 x 1.5V 碱性电池
自动关机 可选1,2,3分钟 或 禁用
电池寿命 待机时间 > 4000小时、连续使用>7.5小时
工作温度 0 to 40 deg. C
存储温度 -20 to 70 deg. C
主机重量 350克 (12oz)
外形尺寸 165 x 90 x 37mm
远端重量 40克 (1.5 oz)
远端尺寸 65 x 52 x 25mm
安全 IEC61010-1
EMC EN61326-1
CE Compliant with current EU directives
ESD EN61000-4-2
EM EN61000-4-3
Burst EN61000-4-4
Conducted RF EN61000-4-6
标准配件 -#1远程探头
-软件光盘
-USB连接线
-RJ45测试跳线
-软携包
-用户说明书
软便携包
软便携包(后视图)
可别于腰带
远程探头
RJ45测试跳线
随机软件

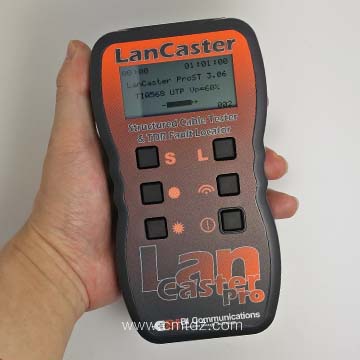

手持式、轻便设计、仅350克
165 × 90 × 37毫米

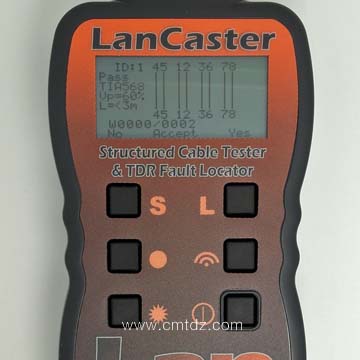

测试结果图形显示,简单易于使用
LCD尺寸:58 x 29mm,带背光
128×64像素

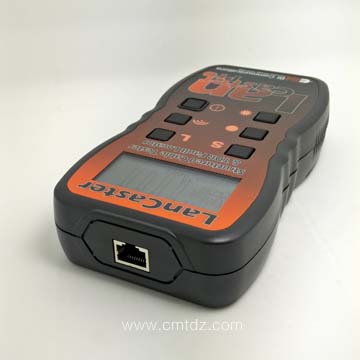

RJ45测试接口
机身顶部的RJ45测试接口
人体工学防滑设计
手持部分表面防滑设计、易于把持

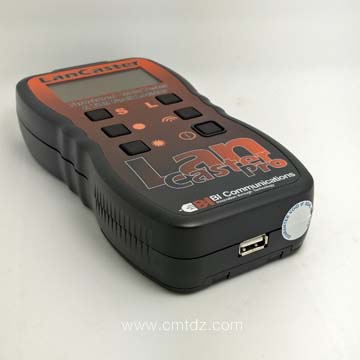

机身底部USB2.0接口

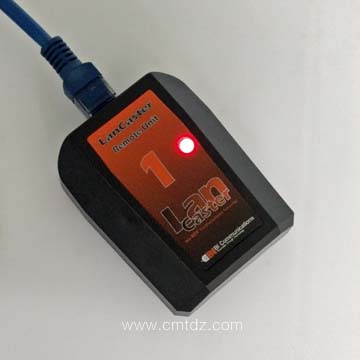

智能远端
远程单元
LED指示灯颜色识别测试结果通过或失败

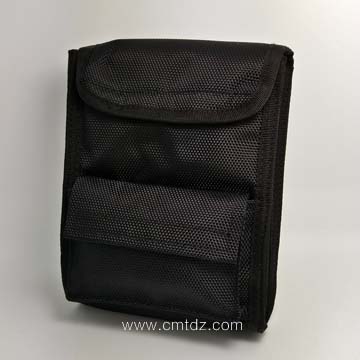

软质便携包
分隔容纳主机、远端和测试跳线
可别于腰带

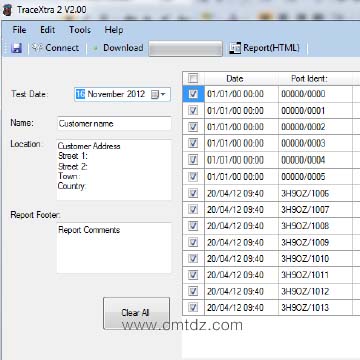

专业随机软件
下载数据
一键生成HTML测试报告
