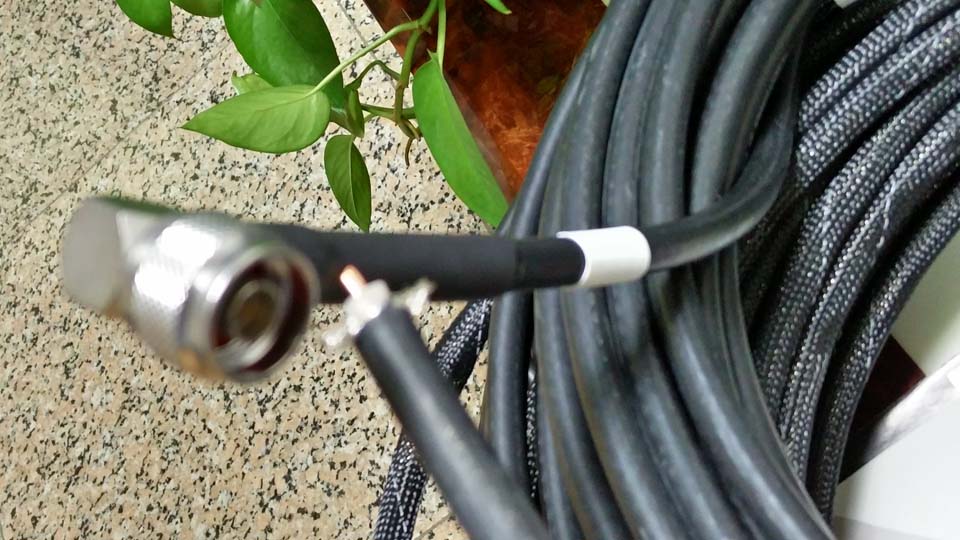

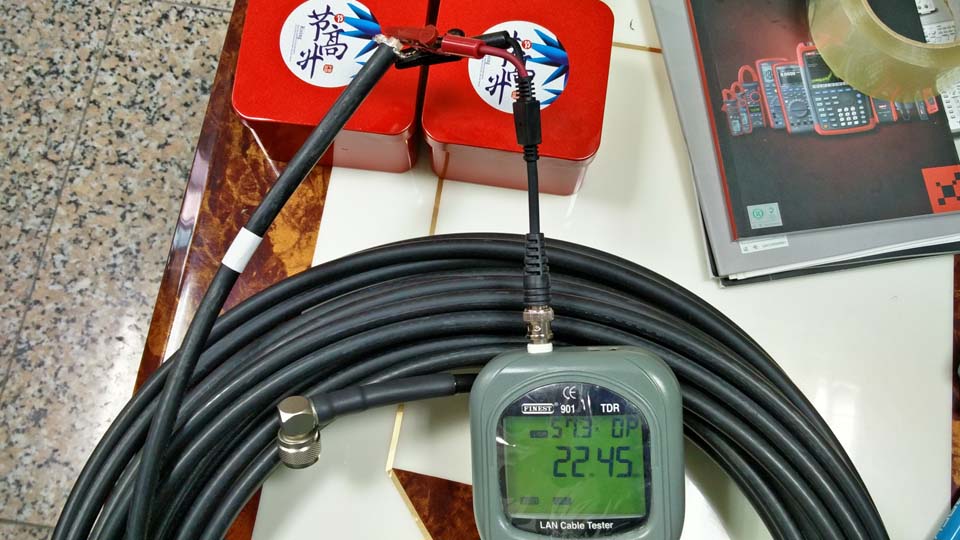

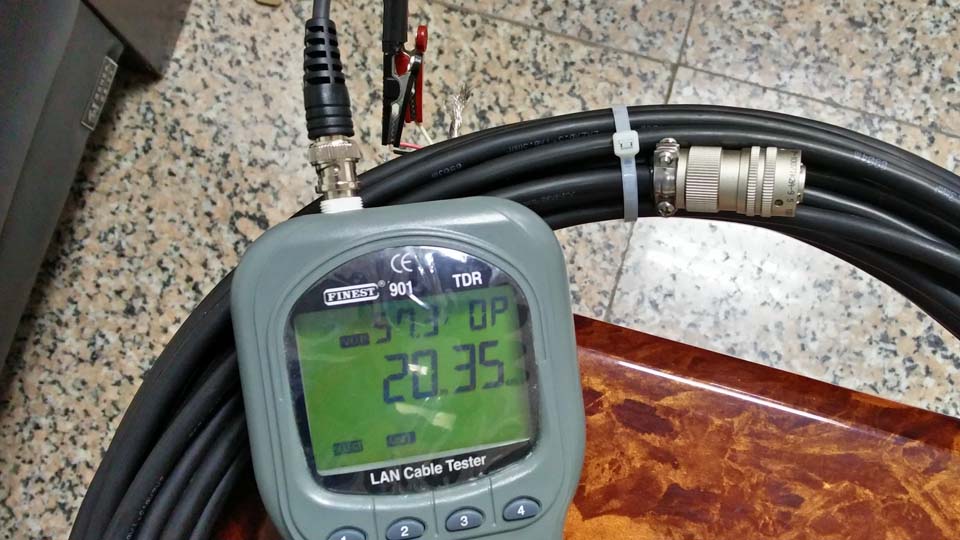

电缆测试结果(测试机型 韩国优仪FINEST-F901),以下三种测试电缆由北京helishi系统工程有限公司提供。

以上三种 带接头的 电缆测试都兼容,反复测试都读数稳定准确。

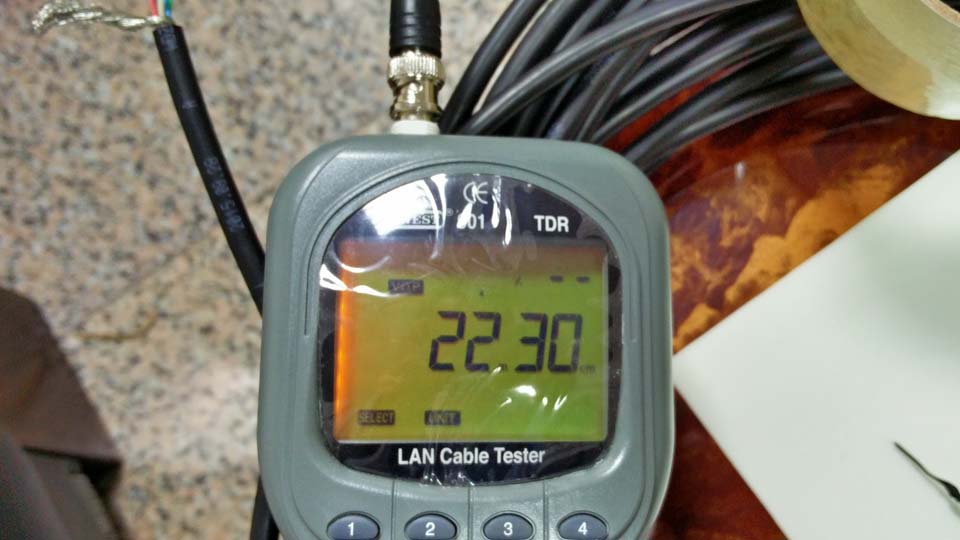

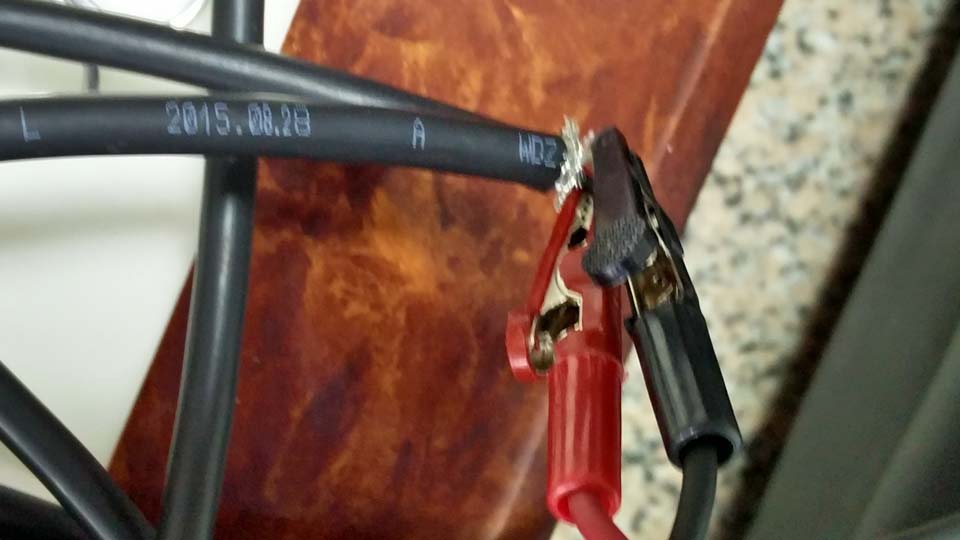

长度定位实测:手动测量1号电缆实际长度大致为22.3米,执行取样模式,输入实际长度值22.30米。

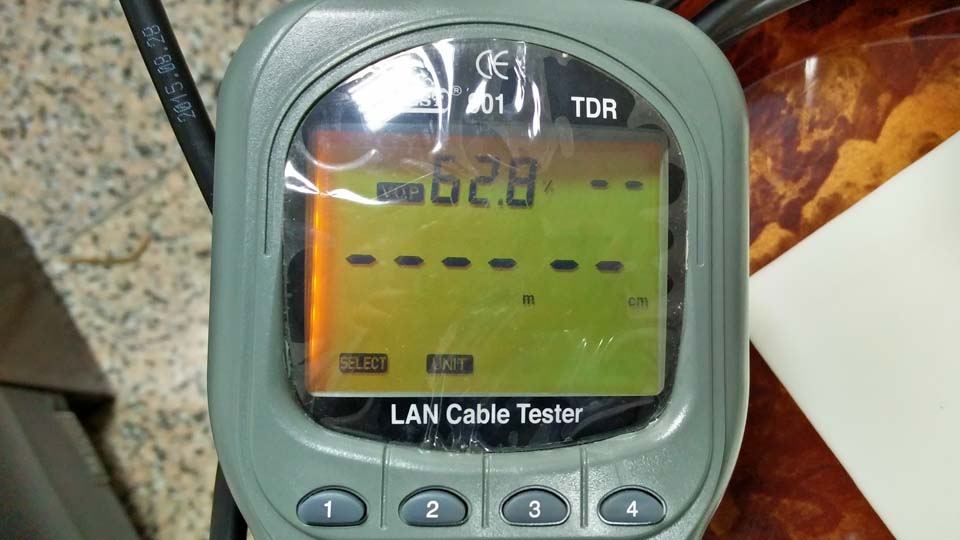

测出该电缆VOP为62.8%

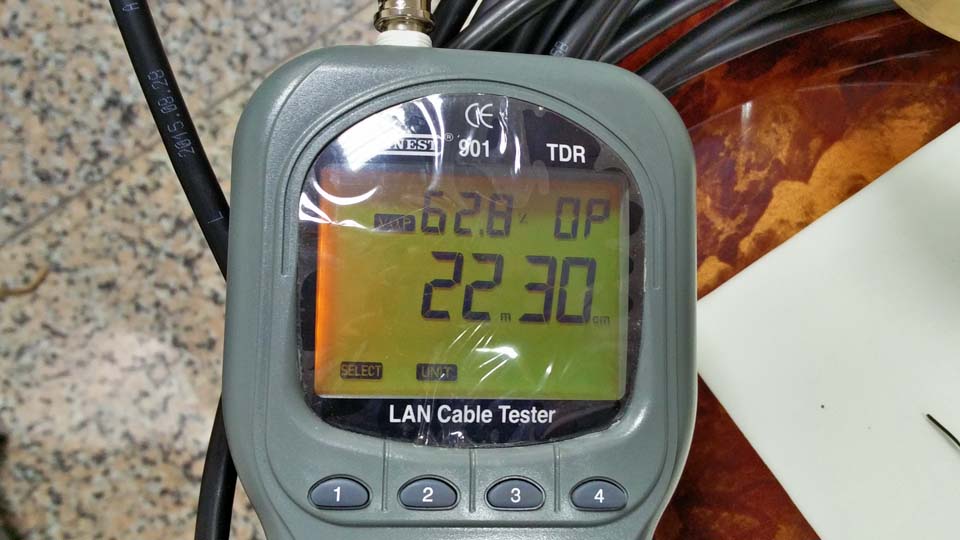

用该电缆VOP值 62.8%测试10次,读数稳定均为22.30米

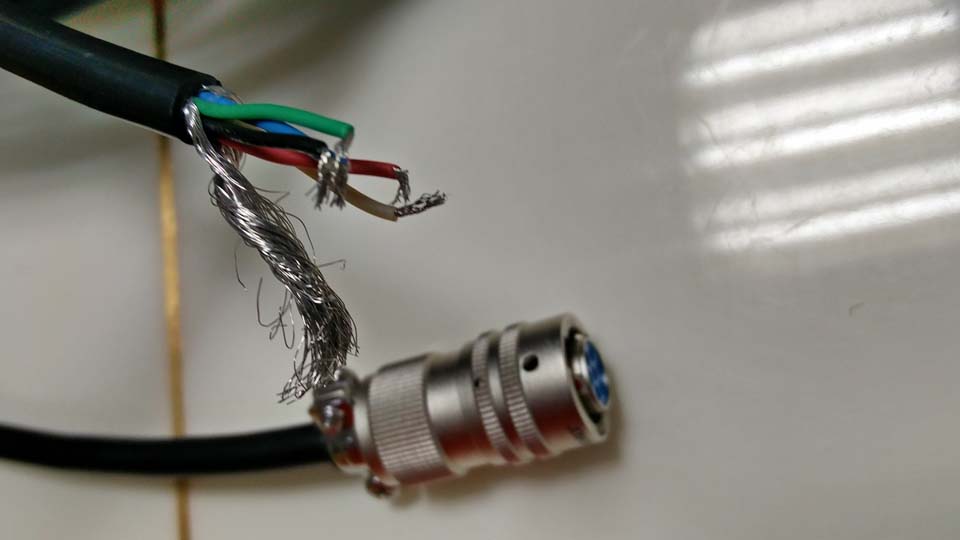

在离末端大约0.5米处截断红白两线

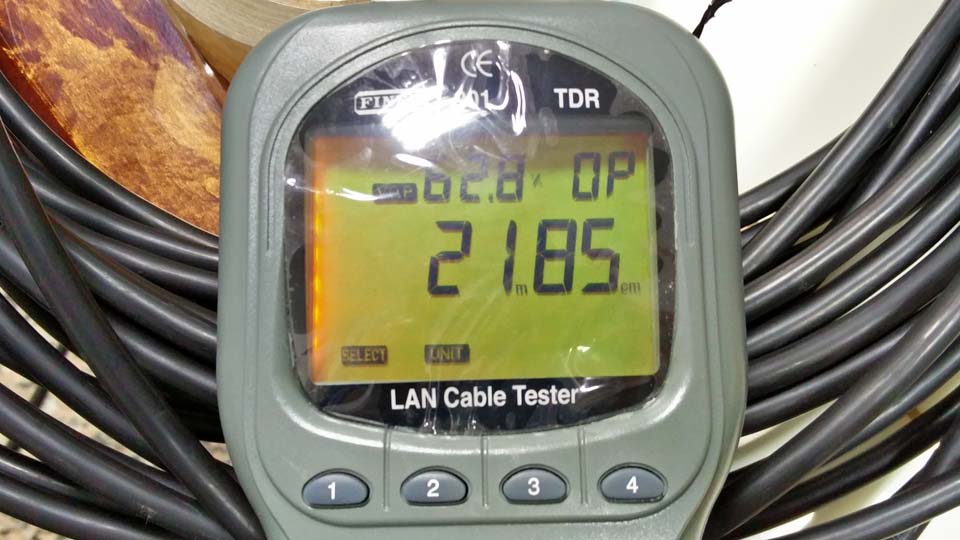

按test 测试键测试10次,测试值为21.85米

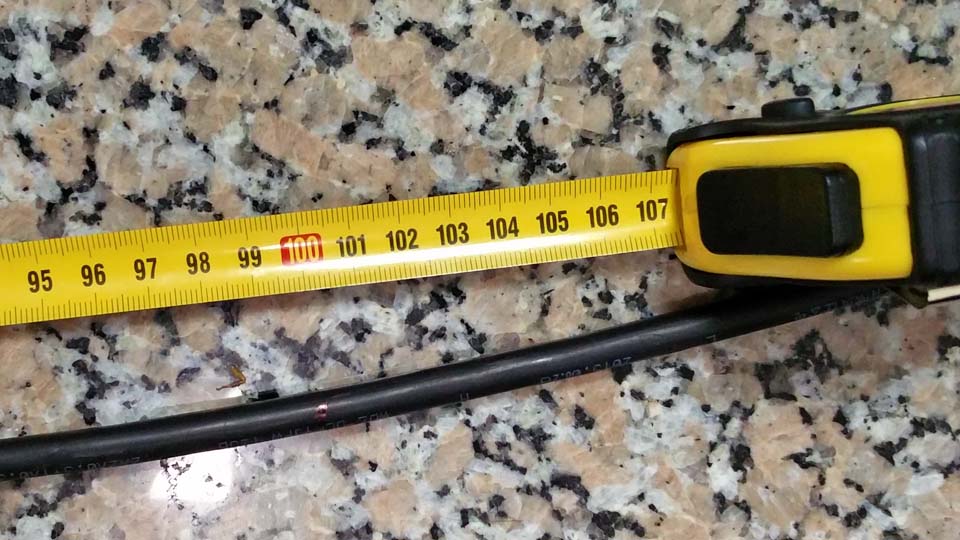

在离末端大约1米处截断红白两线,

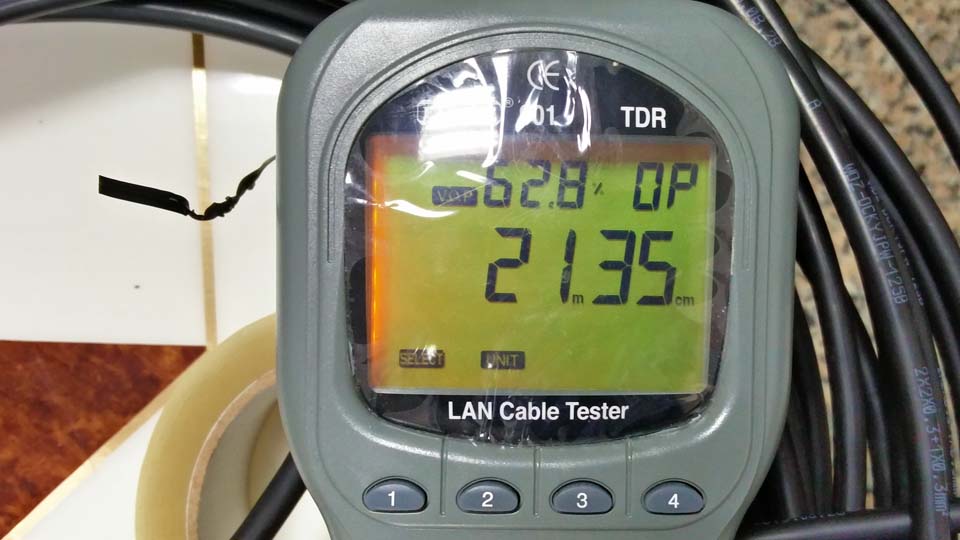

按test 测试键测试10次,测试值为21.35米

以上测试过程为实例验证长度测量和断点定位(短路点定位原理和测试步骤一致,未重复测试);如有相关电缆类似的兼容性疑问,可联络我们送样,出测试结果后寄回样品。

珠海市凯美特电子有限公司 / 张工 / 2015年11月17日星期二
