红外温度传感器软件手册

提示:将安装目录复制到其他地址改文件名,可于同一台电脑运行多个10通道软件。利用这种模式,例如可以通过4条485总线,连接40终端于同一台电脑监控!

Ⅰ、软件安装

安装新版软件前 请卸载旧版软件,否则会导致安装不成功。

1、解压缩安装包到本地硬盘

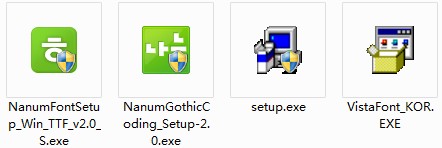

2、运行安装文件setup.exe

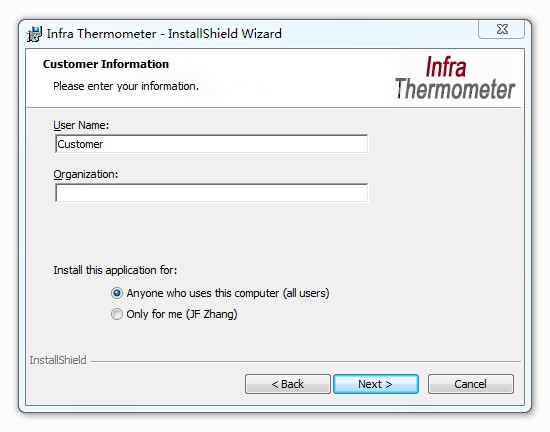

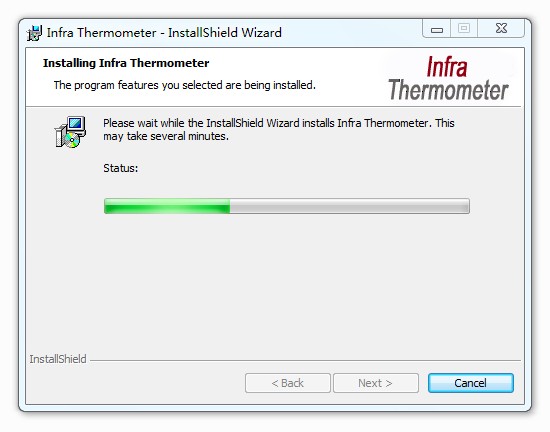

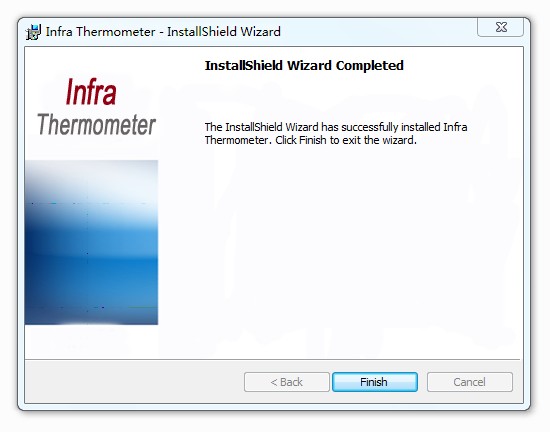

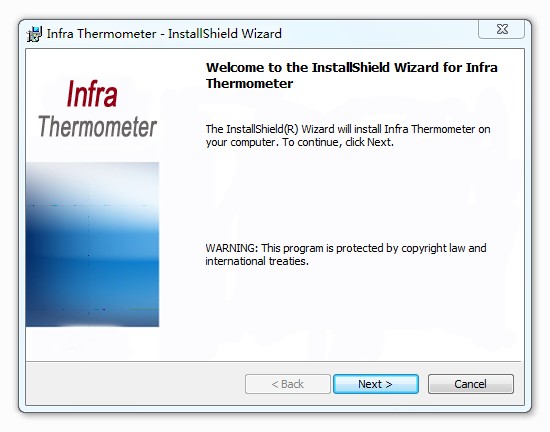

依次点击Next->Next->Finish 完成安装,如桌面未出现主程序图标,请通过以下路径查找和运行主程序文件infraThermo_Man.exe

Ⅱ、软件使用

1、运行主程序文件 infraThermo_Man.exe

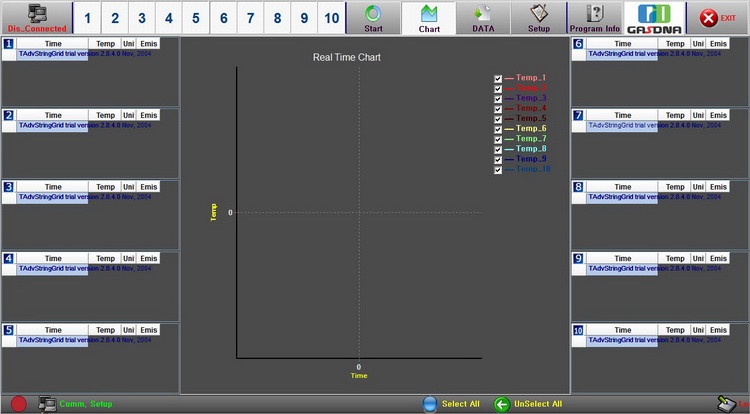

2、软件主界面如下,请点击Setup进入参数设置界面

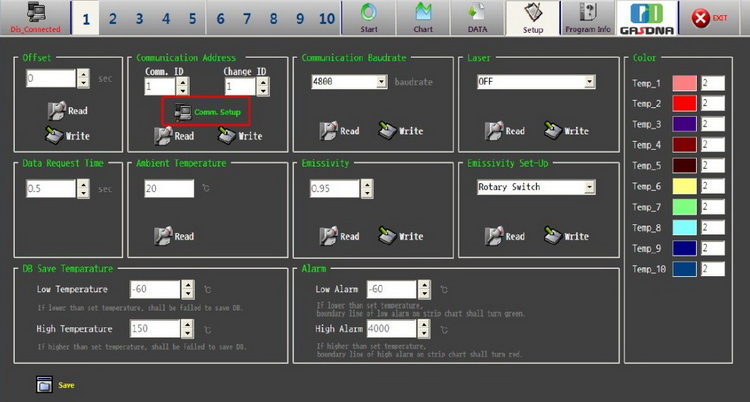

3、参数设置界面,请点击Comm.Setup进入通讯端口设置界面

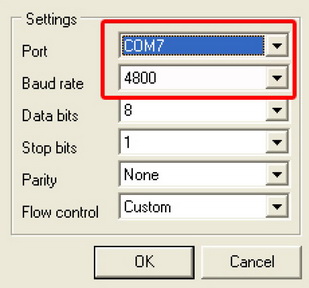

4、通讯端口设置界面,请依照实际设置COM口和Baud rate

5、建立通讯连接(请点击左上角‘Dis_Connected’按钮)

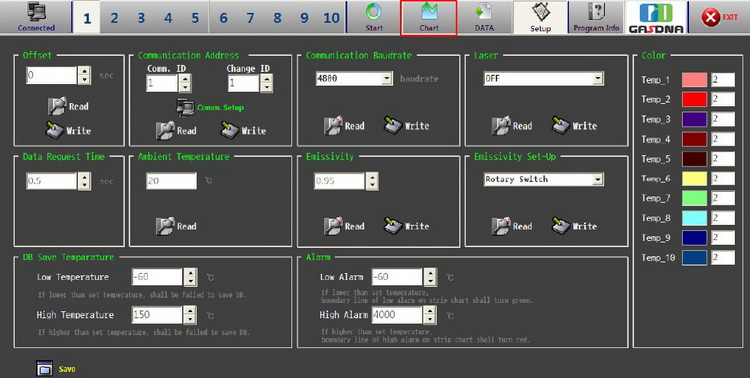

6、通讯连接成功建立后,请点击‘Chart’按钮返回主界面

请点击 ‘Start’执行数据通讯和记录

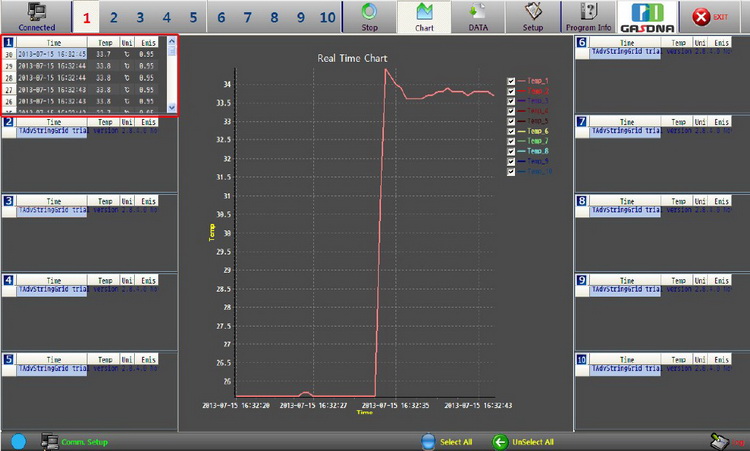

7、未建立通讯的通道可通过点击主界面上部的通道序号关闭

(下图为1,2,7,9,10开启,其他关闭)

8、点击通道序号“1”或双击 通道数据方框内部 可全屏显示该通道数据

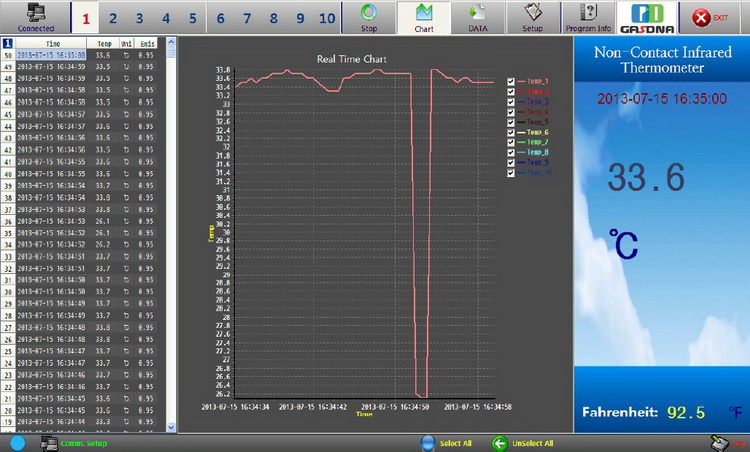

全屏显示No.1通道数据

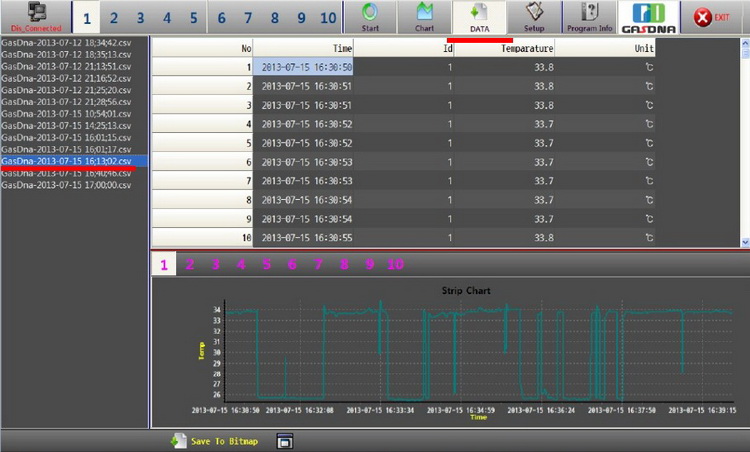

9、查看某一时间段的数据,请选择左侧的时间段,然后点击‘DATA’按钮

数据文件的存储格式为excel文件格式,数据文件地址: C:Program FilesinfraTherm_Mandatacxcel file,以1小时为单位建立数据文件

10、点击通道序号“1”或双击 通道数据方框内部 可返回主界面

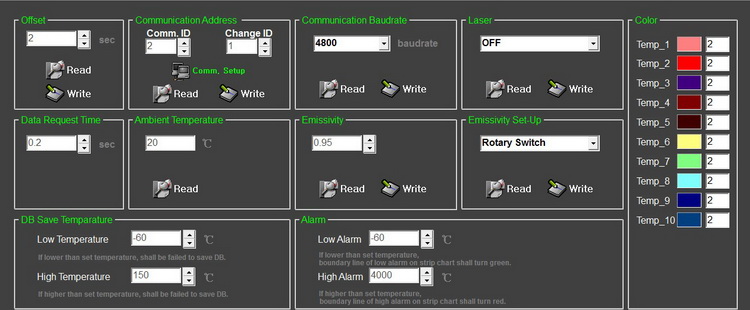

Ⅲ、参数设置

  • Offset:补偿测量值
  • Comm.Setup:通讯端口设置
  • Laser:打开或关闭激光瞄准器
  • Data Request Time:数据取样时间
  • Emissivity:设置发射率数值
  • Color:设置通道的数据曲线显示颜色和线条宽度
