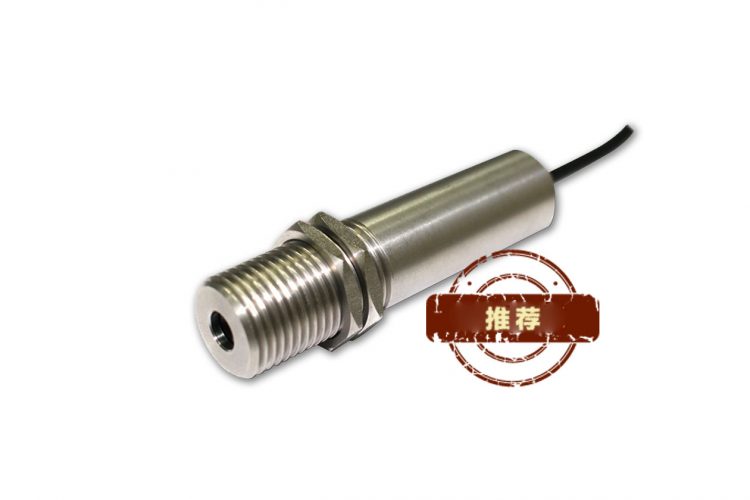

IR22红外温度传感器
IR22红外温度传感器通过测量目标物体发射的红外辐射强度计算出物体的表面温度,并将测量结果转换成标准的电流信号(4~20mA)和RS-485总线信号输出。
IR22温度量程为-60℃~380℃,搭配光学镜头提高了测量的准确度,光学分辨率(距离系数)为10:1,发射率为0.10~0.99(通过软件可调),IP65,NEMA4环境等级,韩国原产。
IR22的突出特点为:温度量程下限至-60℃、纤细型小探头、标配4~20mA和RS-485输出(含专业PC软件),IR22经济适用、可应用于特定领域。
IR22提供完整的通讯协议支持,提供4~20mA模拟输出对应的常用温度值指令支持。
技术参数
温度量程 | -60~380℃ |
显示分辨率 | 0.1℃ |
发射率 | 0.10~0.99(通过软件可调) |
响应时间 | ≤ 0.1秒 |
精确度 | 1℃ 或 ±1%(取大值) |
光学分辨率(D:S) | 10:1 |
光谱响应 | 8~14μm |
重复性 | ±1% 读数 |
模拟输出 | 4~20mA |
通讯信号 | RS-485总线信号 |
电源输入 | 12~24V DC(最大50mA) |
环境温度 | -20~70℃ |
相对湿度 | 10~95%,不结露 |
存储温度 | -30~85℃ |
环境等级 | IP65,NEMA 4 |
外形尺寸 | 探头:Φ16x 70.5(L) |
外壳材料 | 不锈钢 |
重量 | 75g |
电缆长度 | 1米,或其他 |
选型代码 IR-22 -□-□-□ | 描述 |
代码A | 温度量程 |
1 | 0~200℃ |
2 | 0~350℃ |
3 | -50~375℃ |
Z | 其他定制 |
代码B | 输出信号 |
M | 直流0~20mA |
N | 直流4~20mA |
Z | 其他定制 |
代码C | 电缆长度 |
1 | 1米 |
Z | 其他定制 |
标准配件 | -固定螺帽、安装托架 -10通道PC随机软件 -通讯协议 |

出厂默认?
波特率:9600
ID:1
发射率:1.00
Offset偏差值?
Offset为偏差值,用于 温度校准;
显示值=原厂环境校准标定数据+offset设置值。
随机软件/通讯协议下载地址?
http://www.cmtdz.com/downloads/
GASDNA
注意事项?
1、强磁场环境使用,建议换屏蔽型电缆;
2、户外使用需要注意防水,建议用胶水封死尾部;

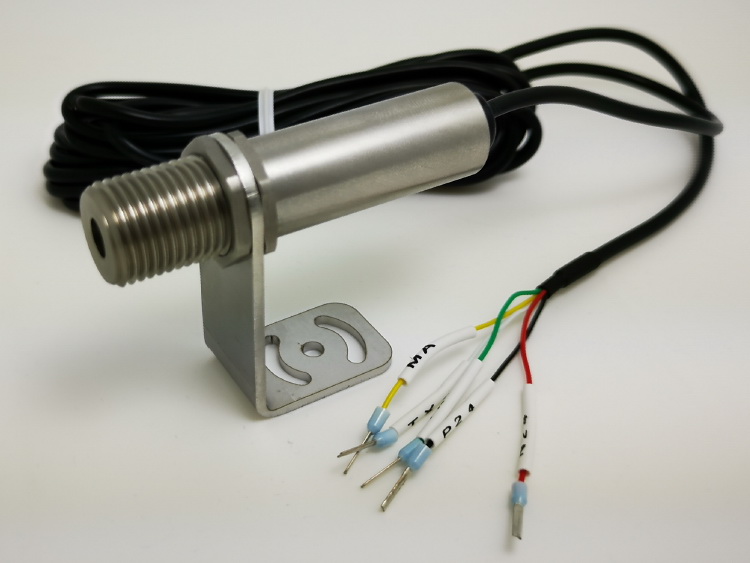

3、探头为8~30VDC供电,超出30V会损坏设备;P24(黑色)为电源+,N24(红色)为电源-,电源短时间接错不会有故障,长时间正负错接会损坏设备;mA(黄色)为毫安信号,探头是三线制;
4、TX+(绿色)和TX-(白色)为485通讯接口,严禁接到电源,否则会立刻烧毁485芯片,导致无法通讯;
5、部分指令设置/计算规则需断电6秒后,再上电生效。
