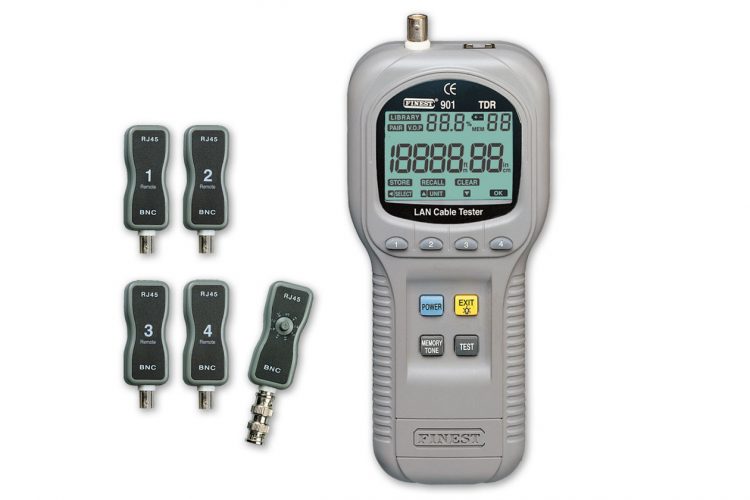

F901高精度TDR网络诊断|电缆测试仪

品牌:韩国优仪FINEST
型号:F901
产地:韩国KOREA

finest-f901

韩国优仪FINEST-F901这款精密的TDR(固态时域反射)电缆测试仪是利用固态时域反射技术(脉冲波回响式)原理来测量电缆长度,查找测试点到断点或短路点的距离,F901经济易用,具备许多价格昂贵的高端仪器才有的功能。

F901自动匹配输出阻抗(25,50,75,100,125,150Ω),适用于电力电缆、同轴电缆、电话线、电视线和网络电缆等综合布线的应用。用户只需通过按键操作,便可选择匹配的电缆类型,调整测量电缆的VOP传播速率值(VOP值直接关系到测量结果的准确与否),可自行设定长度显示单位。

F901内置39组标准电缆的VOP数据库,具有20个记忆单元,用户可自定义模式测试和存储20组电缆的VOP值。

F901内置过压安全保护(最高电压250V有效值,可有效防止仪器的意外损坏)和在线电压监测功能,当测试电缆的在线电压超过6.5V,仪器LCD会显示过压标识”OUCH” 并且终止测试。

F901测量速度特别快,适用于布线工程安装的现场测试,能够快速测试屏蔽和非屏蔽网络电缆,迅速识别并以数位显示出五种线路故障:短路、开路、反接、交叉、串绕,配合使用RJ45适配器,使用起来非常方便。

F901具有螺纹ABS外壳(防滑),具有防尘、防溅水功能(达到IP42标准),使用4个AA电池(NEDA 15A 或NR 6),电池装于后部电池仓内,易于更换。

F901是一款经济型、易于使用的高精度TDR电缆长度测量、网络诊断、断路点及短路点故障定位仪,量程达600米,工作稳定可靠,兼容电话线、网络线、同轴电缆及综合布线电力电缆等的应用。不同于市面上大多数类似产品的是,长度测量F901可以达到<1%的精确度,为同级别手持式TDR仪器的最高标准。如果不考虑线缆认证、通讯信号类的测试,F901为中小布线工程的最佳测试仪器选择。一机在手,可以解决所有网络综合布线的连接测试及验收问题。大量的客户案例,已经应用于众多综合布线工程和安装测试的领域。

产品特点

  • 超大LCD背光显示;
  • 准确度到5cm,最大测量长度达600米;
  • 故障线路识别: 短路、开路、反接、交叉、串绕;
  • 配置4个远端识别器(#1为标准配件,#2,3,4为可选配件);
  • 自动输出阻抗控制、自动量程、自动归零、自动调整灵敏度;
  • 兼容多种电缆类型,只需设置待测电缆的传播速率V.O.P值;
  • 用户友好菜单界面设计,易于设置和操作;
  • 现场测量刻度转换功能(米值和英制);
  • 快速查找样本电缆的V.O.P值;
  • 20组用户自定义存储记忆单元;
  • 内置39组标准电缆数据库;
  • 音频发生器(810~1100Hz,5Vp-p振荡信号);
  • 250V过压安全保护,在线电压监测;
  • CE认证。

TDR测试技术适合由两条金属电缆组成的所有同轴、通信、网络和电力电缆
直接连接电缆一端,快速准确测量长度
通过故障反射状态,准确反馈故障点的正确位置
在线电压监测及安全警告信息提示(250V rms)
内置39种国际常用电缆资料库,20个非标准自定义取样模式,适合所有规格的金属电缆
可检测网路双绞线的短路、开路、反接、交叉和串绕等故障现象(对应型号F901)
适用对象 同轴电缆、屏蔽电缆、双绞线、多股线、
电力电缆、综合布线电缆等
测量量程 取决于测量电缆的V.O.P值,600米 @V.O.P=66.0%
网路映射最大量程 150米
量程选择 自动量程控制
分辨力 5cm
准确度 ±(1%读数+10cm)
盲区 5m
输出阻抗 25, 50, 75, 100, 125 或 150Ω
阻抗选择 自动输出阻抗控制
VOP值 1.0% 到99.9%可调
内置数据库 39组标准电缆
记忆单元 20组用户自定义电缆类型
电缆接头 BNC & RJ45
在线电压探测 6.5V(超出会提示过压” OUCH”和终止测试)
过压保护 250V有效值 (通过BNC接头)
显示 图标类型7段LCD, 带背光 (1分钟无操作自动关闭)
防尘防水 IP42
电池型号 4个1.5V (AA , LR6)
电池寿命 约5,000次测试
工作温度 -18℃ 到 60℃
存储温度 -20℃ 到70℃
相对湿度 85 % 在 35℃
外形尺寸 235H x 100W x 44D mm
重量 约450克
过压保护标准 EN 60950 : 1999 章节. 2.3, (通讯网络过压保护标准)
安规标准 符合IEC1010-1: 2001
EMC EN 61326 : 1997+ A1 : 1998 / CE 认证
标准配件 -电池 (1.5V AA x 4节)
-鳄鱼夹测试棒 (AC9)
-BNC公头到RJ45母头转换器 (TDR MBF45)
-远端识别器#1 (TDR ID1)
-RJ45连接线(60厘米) (TDR45PC)
-RJ45接头适配器 (TDR45FC)
-软质便携包 (S2C)
-用户说明书
BT9(电池 (1.5VAA x 4节))
AC9 (鳄鱼夹测试棒)
用户说明书
S2C(软质便携包正面)
软质便携包背面
(可肩背或别于皮带上)
BNC公头到母头适配器
TDR ID1(远端识别器#1)
TDR MBF45
(BNC公头到RJ45母头转换器)
TDR MBF45 背面
TDR45PC
TDR45FC
可选配件 -远端识别器#2 (TDR ID2)
-远端识别器#3 (TDR ID3)
-远端识别器#4 (TDR ID4)
TDR ID2、ID3、ID4
彩盒包装

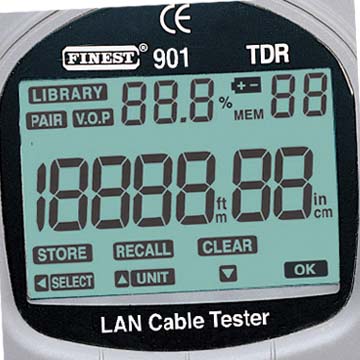

超大LCD背光显示
图标类型7段LCD,带背光,
(1分钟无操作自动关闭)
LCD尺寸:60mm x 45mm。

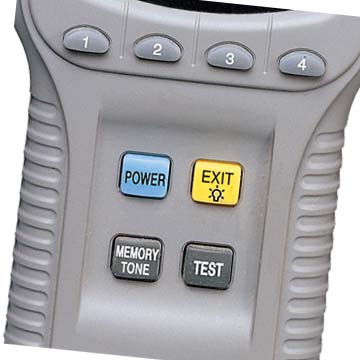

简易操作
仅四枚主按键和4个功能键,
简化复杂的TDR原理仪器的操作,
用户友好菜单界面设计。
人体工学防滑设计
手持部分表面防滑设计、易于把持。

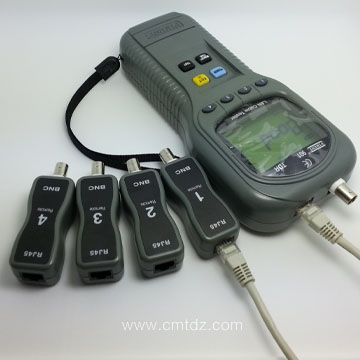

搭配远程识别器,网络线故障诊断
搭配4远程识别器,#1为标配,#2、#3、#4为选配;
一键测试识别:短路、开路、反接、交叉、串绕故障现象。
韩国原产
原产地、产品序列号及生产日期信息。
双绞线
分理出一对线分别连接红色鳄鱼夹和黑色鳄鱼夹
同轴电缆
红色鳄鱼夹连接电缆线芯,
黑色鳄鱼夹连接屏蔽层
屏蔽电缆
红色鳄鱼夹连接屏蔽层附近的导线,
黑色鳄鱼夹连接屏蔽层
多股线
连接任意相邻两芯

取样模式?

1、开机 –》 按功能键1(SELECT) –》
2、VOP闪动时,按下功能键4(OK)–》
3、按功能键2或3,调出SPL模式(SPL闪动)–》
4、按下功能键4(OK)–》连接样本电缆,手动输入实际长度–》
5、按下功能键4(OK)–》按下TEST测试键—》
6、屏幕显示机器测出样本电缆的VOP值 [xx.x%]—》
7、按下MEMORY记忆键–》选择STORE–》输入存储位置[01~20] –》按功能键4[OK]–》按功能键1 [STORE]存储此测量结果。

调出样本电缆的VOP数据?

1、按下MEMORY记忆键—》
2、按下功能键2[RECALL] –》输入存储位置[01~20] –》
3、按功能键4[OK] —》按下功能键2[RECALL] 确认

关于电缆类型和取样长度?

1、仪器适用于同轴电缆、屏蔽电缆、双绞线、多股线、电力电缆、综合布线电缆等;
2、仪器不适用于测试单芯线、不能保证自由组合电缆测试的正确性和稳定性,例如:已安装于线槽内的多根单芯线电缆;
3、根据经验,不推荐测高压电缆线,电力电缆理想测试范围为240mm²以内;
4、对于非标、或属于仪器内置的39组电缆数据以外的电缆类型,(电力电缆、动力电缆等)实际使用需要预先知道该类型电缆的VOP数据,如果不清楚具体数据就需要预先取样测试出VOP值,(取样长度至少为10米,实际取样长度越长,精确度越高)。这一点请务必预先了解,以避免实际使用、现场情况的不方便。

在线电压探测?

F901在线电压探测为6.5V,符合:EN 60950:1999 章节.2.3,(通讯网络过压保护标准),高于此电压仪器会自我保护,停止测试并提示错误信息。过压保护为250V,及带电线路不超过250V的情况下,仪器是安全的,不会损坏。F901主要针对低于6.5V的低压线路或不带电的电缆类型测试。

音频发生器(810~1100Hz,5Vp-p振荡信号)?

该功能指的是,当通过BNC头测同轴电缆、网线、电话线或动力电缆的时候,长按TONE按钮会发出810~1100Hz,5Vp-p振荡信号,通过音频探头可以探测鸣响,提示用户当前测试的电缆,也可用于断点或短路点的故障定点。

F900 vs F901

型号/功能
F901
F900
显示分辨力 / 精确度
5cm / <1%
50cm / <2%
长度量程(网线,电话线,同轴电缆,通讯电缆及电力电缆等)
600米
3000米
网路映射:短路,开路,错接,反接,串扰
V
配置远端识别器
V
音频发生器
V
超大LCD背光显示
V
V
自动输出阻抗控制
自动量程
自动回零
自动调整灵敏度
V
V
简易的前面板设计,便于设置和操作
V
V
39组标准电缆数据库
V
V
20组用户自定义电缆类型
V
V
在线电压探测6.5V(超出会提示过压” OUCH”和终止测试)
V
V
250V有效值过压保护
V
V
防尘防水IP42
V
V
CE认证
V
V
