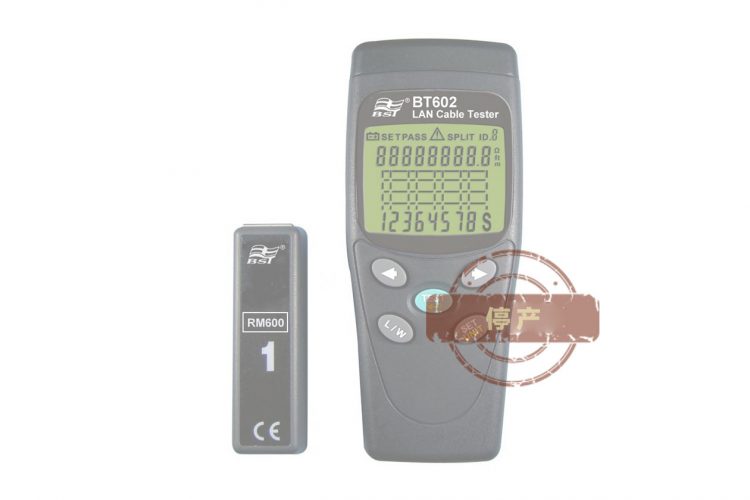

BT602多功能网络电缆测试仪

品牌:英国英标BST
型号:BT602

bst-bt602

英国英标BST-BT602是进行网线初步测试的理想仪器

在使用更专业、更昂贵的仪器进行正式的测试之前,可首先用它确保网线能正常工作。可检测的网线映射方式:断路线导通线颠倒配对。

英国英标BST-BT602 可以方便检测常見的网络线 (CAT 5及CAT 6). 它可以迅速地检测HUB或交换器到工作间的任何RJ45接口的UTP(非屏蔽双绞线)和FTP(屏蔽双绞线)的故障。检测配线的开路、短路、错接和反接的故障,并可识别1-8 个远方对应端口 (#1是标准配件, #2 – #8 是可选配件)。

网路映射,故障探测类型: – 开路 ;- 短路 ;- 反接 ;- 错接 ;- 串绕 ;- 漏接。

同时亦能测量网络线的长度,最长达255米(836尺),方便使用者准确预备网络线安装长度,减小线材损耗。

新式的自動背光顯示,恊助使用者黑暗環境下仍能清楚顯示測量結果。

初始的自动测试

-快速选择线缆类型
-开路,短路,反接,串绕,错接,漏接 屏幕显示
-自动探测远程单元 (从#1到#8).

BT602具备以下特点和广泛的应用

特点:
简化操作流程 ;直观使用操作 ;轻巧方便 ;清晰测试结果指示 ;性价比高 ;广泛的应用。

应用:
专业操作员 ;普通網絡安裝及調試 ;警报系统装置 ;电话网络 ;电车网络。

产品特点

  • 侦测网络线之开路、短路、错线、分离对;
  • 显示图形式配线图于同一画面,包含开路、短路、错线、分离对以及远程位置器;
  • 只需一对线即可识别远程位置器;
  • 量测长度功能;
  • 使用最多8个远程位置器;
  • 低电压指示;
  • 自动背光;
  • 自动关机。

尺寸 130(L)x56(W)x38(H)mm
重量 25 g
电池类型 9V IEC6F22/NEDA1604
电池寿命 大概200小时
自动关机 3分钟无任何操作
工作温度 5°C ~ 40°C
工作湿度 <80% RH
储存温度 -10°C ~ 60°C
储存湿度 <70% RH
接口类型 RJ45
量程 最長255米(836尺)
分辦力 0.1米 (尺)
單位 米 / 尺
精確度 +/- 10% +1米 (3尺)
线材类別 UTP, STP
线缆种类 CAT5/ CAT6
最大线缆长度 255m
参考标准 TIA 568/B;ISO 11801
开路线 OPEN PAIR 一根或是两根导线是断开的(开路)
颠倒配对 REVERSED PAIR 同一对导线颠倒连接
短路线 SHORTED CABLES 两根导线相互之间短路
交叉配对 TRANSPOSED (CROSSED) PAIRS 两对导线是交叉连接的
错接 MISWIRE 一般线缆错误,比如:不同配对的导线是交换连接的
分离配对 SPLIT PAIRS UTP, STP
标准配件 -整机BT602
-远程识别器 RM600-1
-Patch cables, RJ45/RJ45 FTP, 20 cm,connectors
-便携包
-用户手册
可选配件 -RM600
-远程识别器 #2, #3,#4,#5,#6,#7,#8 + 7条 patches cables RJ45/RJ45 STP
