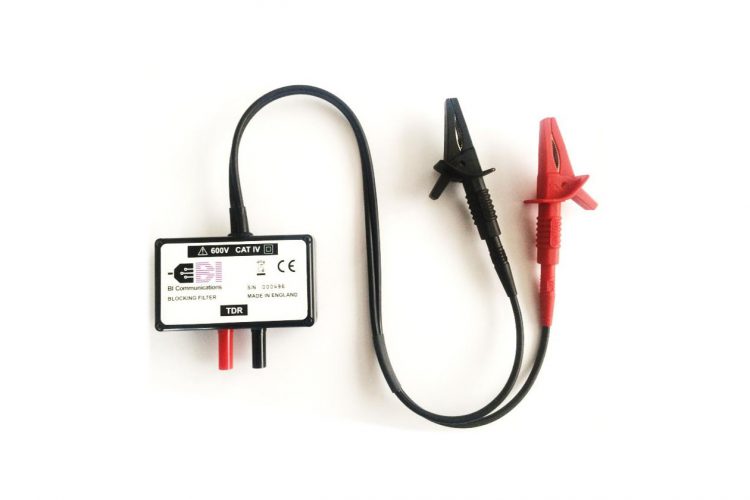

BF1过滤器 低压带电线路电缆在线测试组件
BF1耦合过滤器用于将TDR（时域反射仪 / 脉冲回波仪或“电缆雷达”）连接到通电的（LV）低压电缆，可用于电缆故障的带电测试，合法或非法的T形接头。通过连接BF1，TX6000允许测试最大600V CAT IV的带电电缆，设备符合EN61010-1-2010标准。
警告：如果在不遵守所有安全条件的情况下使用设备，则无法保证安全操作。 操作员或使用者将因错误使用而对人员或财产造成损害。
连接：连接很简单，带有熔断鳄鱼夹的连接导线根据需要与通电线缆（最大600V）相连接，请确认遵守适用于通电的所有安全规则和程序。如果需要，延伸引线允许延伸LV连接引线，例如， 连接母线时；连接“TDR”必须连接到TDR。 作为可选配件，可以使用从BF1输出到TDR的BNC连接的适配器插头。
产品特点
- 通过19mm中心的两个4 mm安全插头直接插入TDR主机
- 额定电压600伏
- 50厘米长的输出引线
- 配有保险丝的测试棒
- 额定电压高达600V CAT IV
- 额定频率50/60 Hz
- 工作温度-10℃（最小值）至50℃（最大值）
- 储存温度-20℃（最小值）至70℃（最大值）
- 尺寸28.5 x 85 x 50（mm）
- 重量200克
- 电缆长度0.5米
- 安全标准EN 61010-1-2010
- 防水/防尘IP54
- 保险丝额定值1000V，500mA快熔（6.3×32 mm）
