21GA100双色红外测温仪应用案例-shengangguolu

双色红外测温仪相对单色具有绝对的性能优势,可以解决众多复杂现场案例的情况。

以下案例采用韩国GasDNA的21GA100型号,取得了理想的测量效果,解决了客户长久以来的一个测试难点,该案例的测试难点在于:

  • 中频感应强磁场环境,只能远距离测量;
  • 测量目标物体为圆柱形,工作时为运动状态;
  • 目标测试区域极为狭窄,有其他物体的温度干涉;
  • 目标测试区域非单一温度状态,边缘温度有衰减;
  • 不能垂直安装,只能保持一个较大的角度倾斜测量。

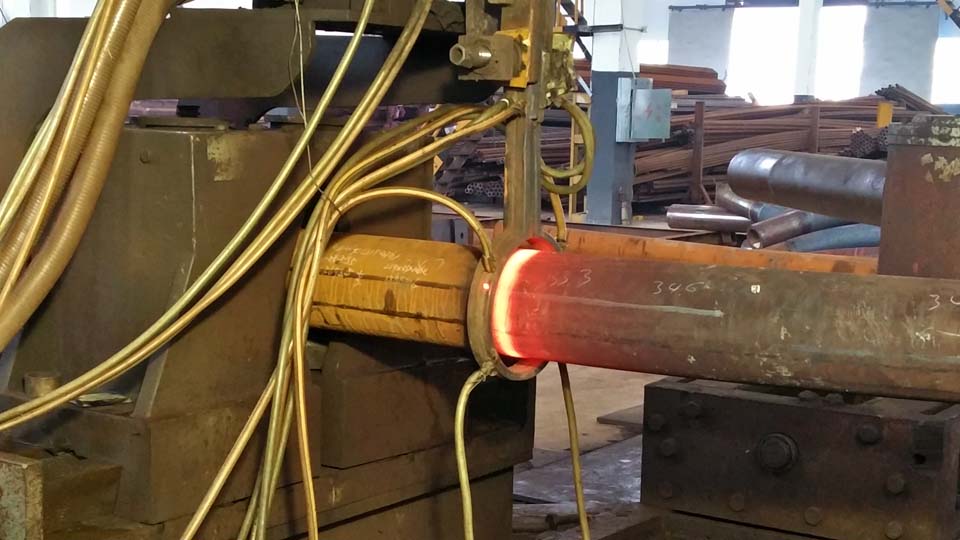

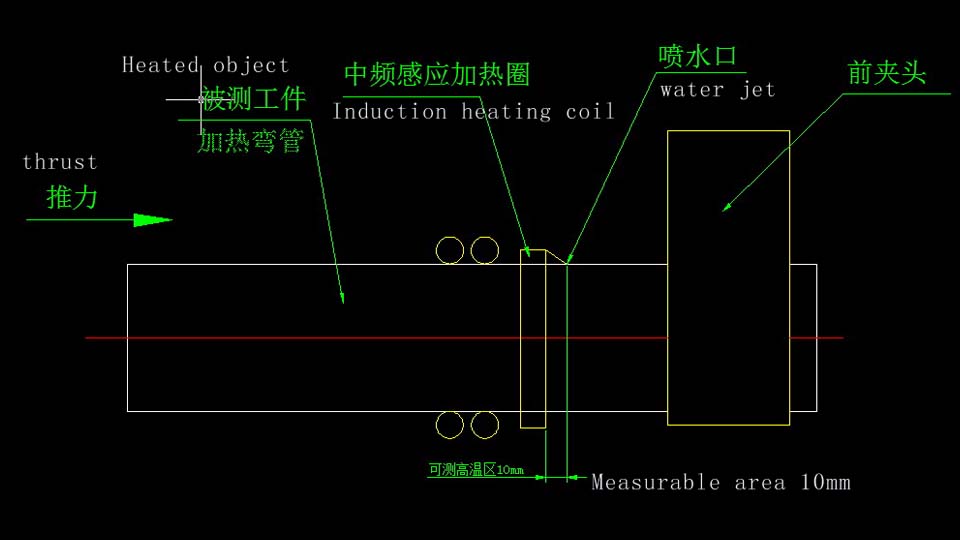

中频折弯机,测量感应线圈正中间物体的加热区域温度,连接二次仪表温度记录仪。

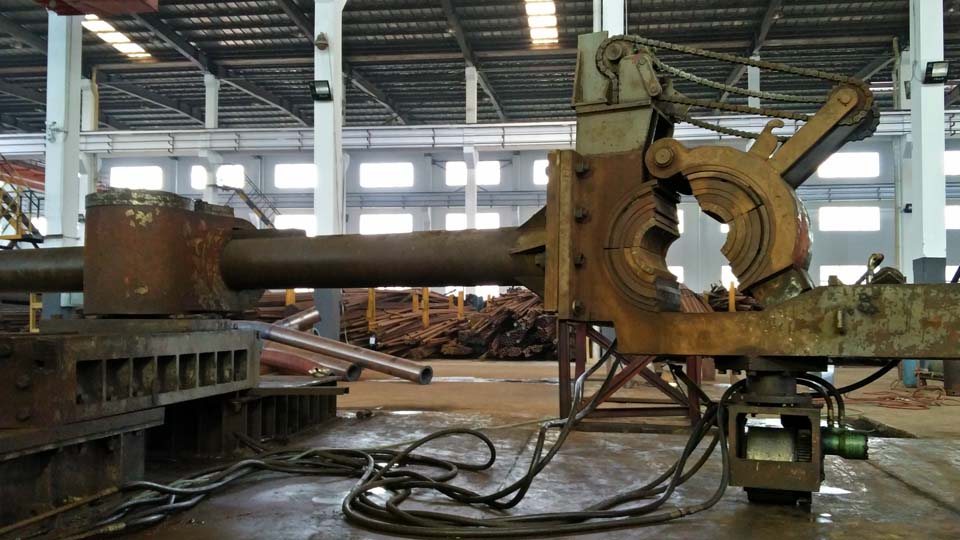

中频折弯机,用大功率感应线圈加热金属物体至可弯折温度,牵引臂前夹头以固定半径和速度拉出圆弧形(折弯)。

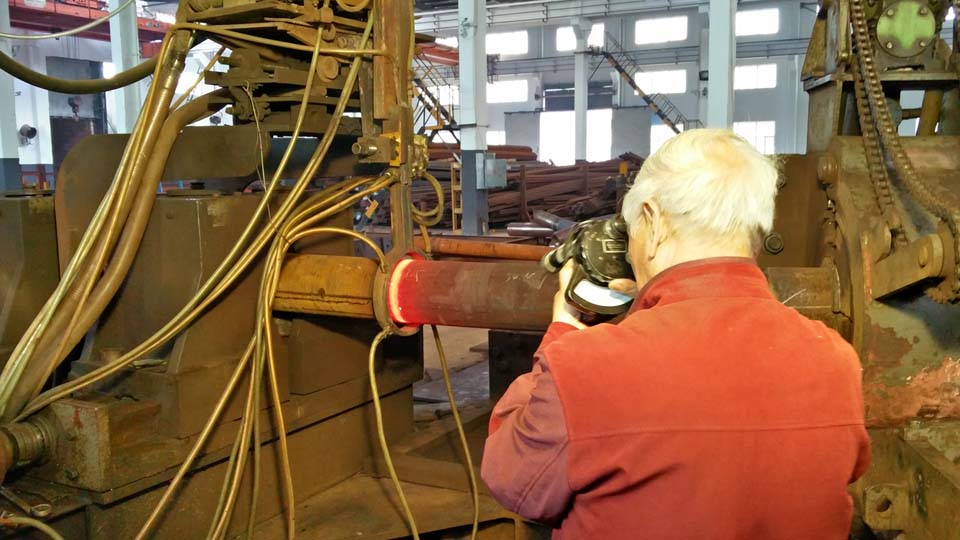

用光学温度计测出实际温度值。

对照实际测量值反复调试,并观察温度上下波动的一致性,最终确定目标区域的整体发射率为0.73左右。

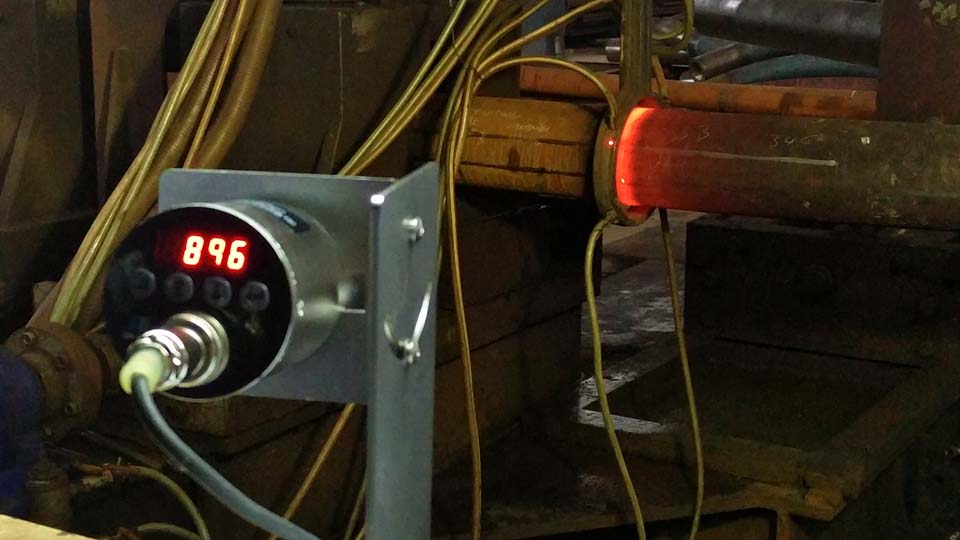

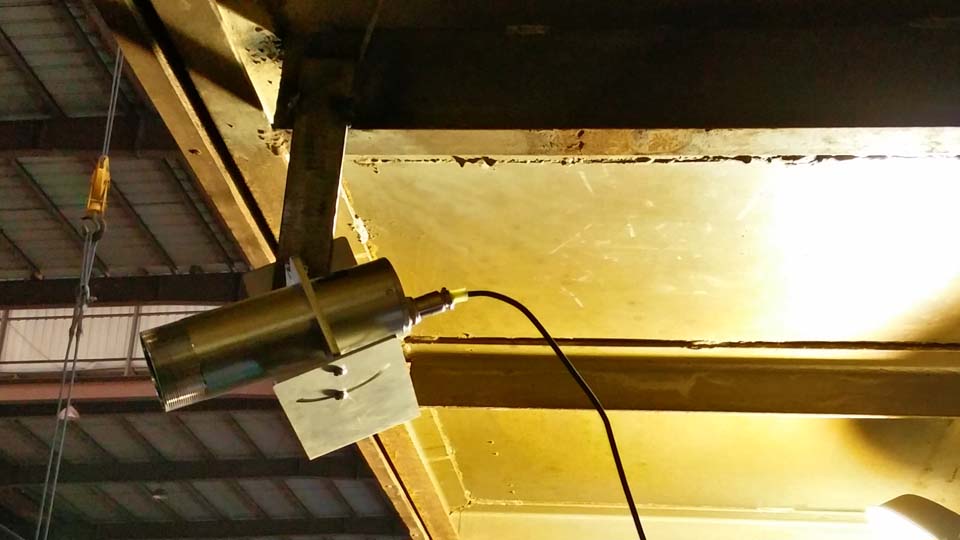

安装云台制作,及固定双色红外测温仪21GA100。
