光纤线温度测量(IR21+CF10)

相对于通常的物体的温度测量,细微、通透的物体很难通过红外测温的方式来测量温度,例如光纤。我们清楚红外测温仪的光学系统类似于人眼视角,呈发散状态,即被测物体越远,则测量的区域越大。那如果我们需要测量1毫米直径的光纤线,该如何处理呢?

CF透镜就是基于这类需求而开发,其光学系统可以实现聚焦的效果,从而可以测量微小物体的温度。

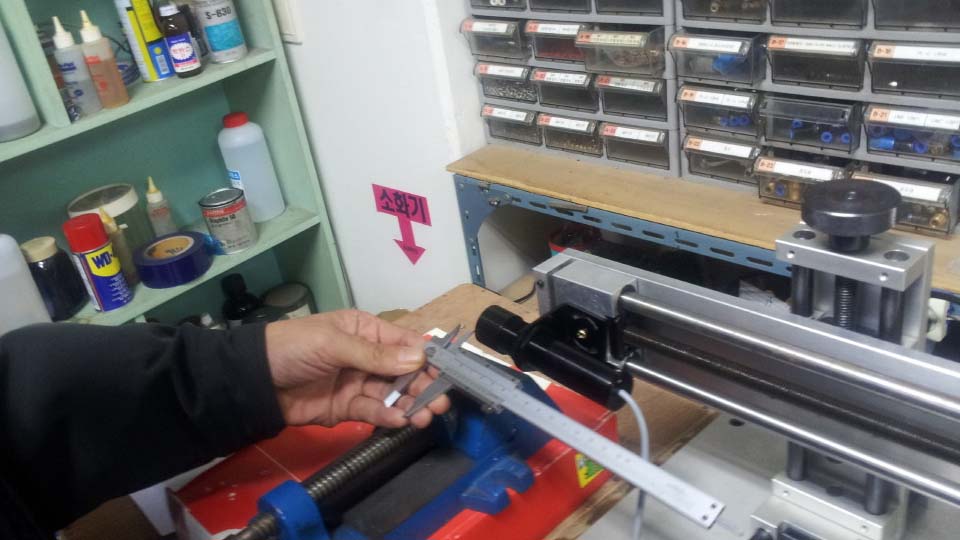

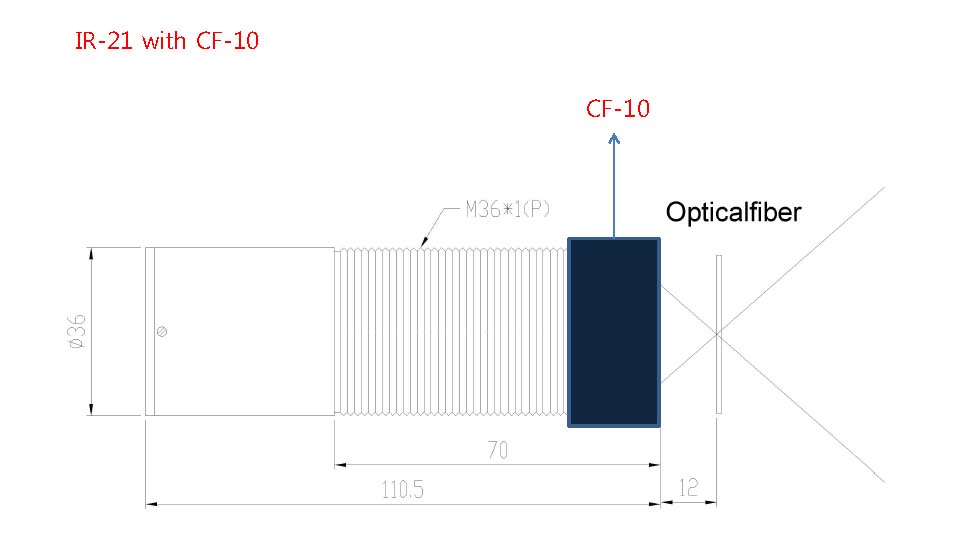

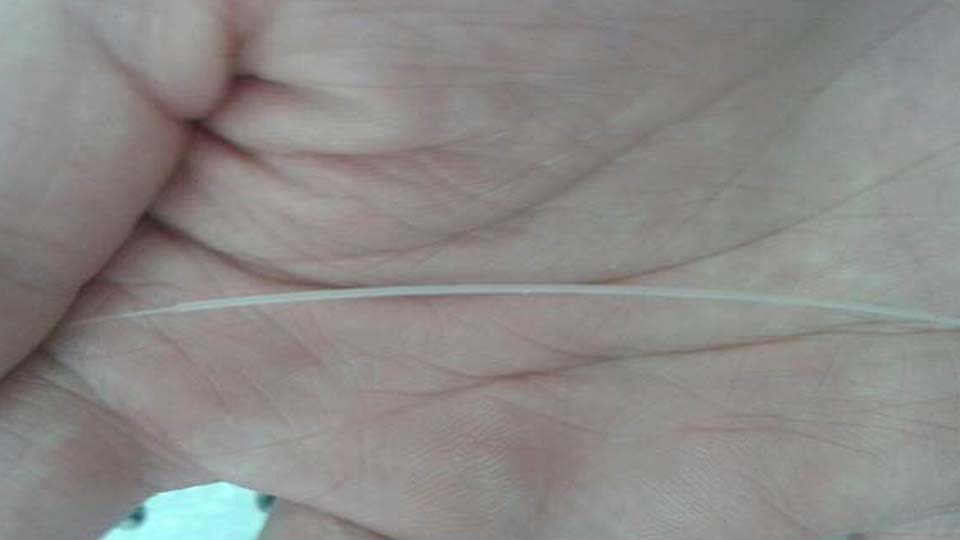

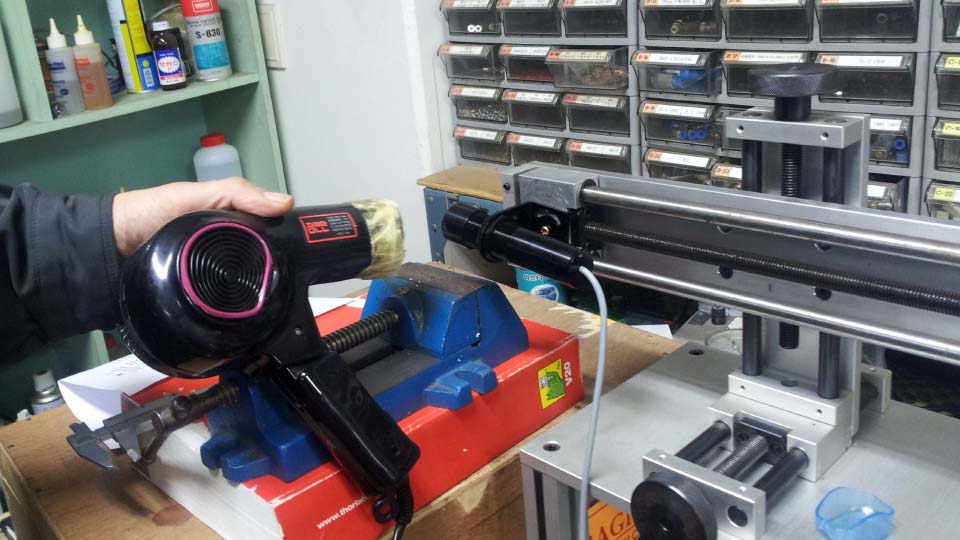

我司最近有采用IR21+CF10透镜的组合,实验测试通过了光纤线的温度测量难题。通过热风机加温反复模拟温度的升降,最终确定对于光纤推荐的发射率设定值为0.6,安装距离为10~12mm。以下测试光纤线样本由西南电子研究所提供:
