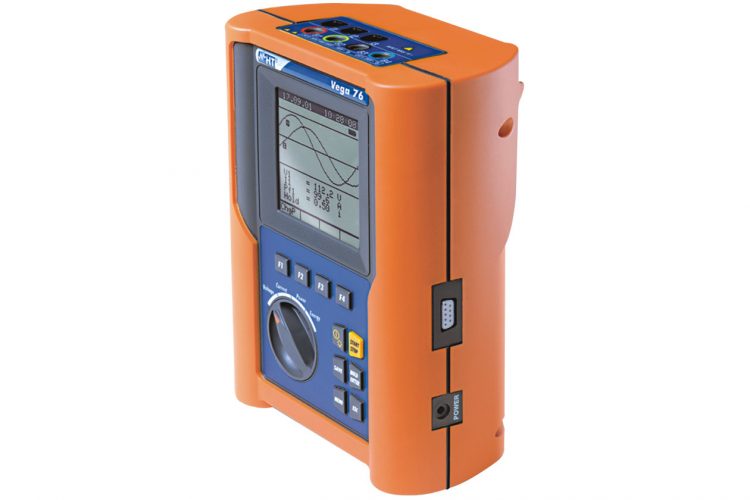

VEGA76电力质量分析仪

品牌:意大利HT
型号:VEGA76
产地:意大利ITALIA

ht-vega76

VEGA76是一台单相和三相电力系统(有或无中性线)的电力质量分析,测试和记录的仪器!它简单方便且操作灵活。它可以实时显示记录和分析单相或三相电力系统中的所有数据(电压,电流,有功,无功和视在功率等),并可以以波形的形式显示电压和电流。它还可测量异常电压,最大存储量可达64次测量。VEGA 76可用创新的柔性钳头配件直接测量高达3000A的电流而无需任何其它的转接装置。Windows电脑软体提供仪器更强大的扩展性能,它可以显示和记录电压和电流谐波数值。

用途
VEGA76可用于办公区域或工业场合的单相和三相电力装置的电力质量测试,分析和记录。它可以非常方便的去评估由非线性负载引起的谐波部分,例如电脑系统,电视系统和电力马达等引起的RCD动作和中性线过热。

记录
VEGA76记录周期的时间设定可以为5秒到3600秒,在设定的周期内可以记录最大值和最小值,还可以记录平均值。采样速率:20ms。

异常电压
VEGA76每隔10ms从输入端采样电压数据(异常电压的记录可设定为采样电压值的1%到30%)。如果实际电压值大于设定上限或小于设定下限时它将储存以下参数:
-异常电压事件的发生时间和日期
-异常电压事件的持续时间
-异常电压事件内电压的最大值或最小值

谐波分析
对于日益老化的电力设备,电力装置的分析应该包括精确控制现有的谐波分量。VEGA76可以记录和分析电压和电流谐波,总谐波畸变。分析结果以曲线,柱形图,百分比频率和数值的形式来显示。

产品特点

  • 真有效值电压测量(相线-零线和相线-相线)
  • 真有效值电流测量
  • 有功功率, 无功功率及视在功率测量
  • 功率因素
  • 有功电功测量(Class 2 EN61036)和无功电功测量(Class 3 IEC1268)
  • 频率测量
  • 记录周期时间可设定(从5秒到60分钟)
  • 电压,电流谐波测量(最大49次)
  • 异常电压测量(浪涌, 下陷和中断等等)
  • 背光显示
  • RS-232感光串联通讯界面
  • PC端Windows分析软体

单相/三相记录
储存参数  – 三角形相位电压
– 相线/零线电流
– 三相有功、无功和视在功率
– 有功电功(Class 2 EN61036)和无功电功(Class 3 IEC1268)
– 三相功率因素Cos
– 电压和电流谐波(DC,1,2,…49)
– 异常电压(浪涌,下陷和中断)
– 预先定义的记录模式(EN50160,异常电压,谐波,起止,功率和电功)
– 最大可选参数 63 或 3 AUX (环境 和/或 漏电)
– 周期 5 ~ 3600 秒
– 自动记录 > 30天,记录周期设定为15分钟
– 内置记忆体容量 2 兆
显示和记忆体
类型 点阵加背光显示
分辨力 128×128
显示区域 73×73 mm
电源
电池类型 6个1.5V LR6-AA-AM3-MN 1500 电池
电池寿命 大约50小时
外部电源供应器 A0050 230V/50Hz电源适配器
机械特点
尺寸 225(W)x165(L)x105(D) mm
重量 大约 0.7kg
环境参数
标准温度 23°C ± 5°C
工作温度 0°C ~ 40°C
工作湿度 < 80% RH
储存温度 -10°C ~ 60°C
储存湿度 < 80% RH
功率/电能测量标准
Features of voltage supplied by public utilities EN 50160
Active energy static counters for AC current EN 61036(Class 2)
Reactive energy static counters for AC current IEC 1268(Class 3)
基本标准
测试安全 EN 61010-1
绝缘等级 2–双强化绝缘
污染程度 2
过压保护 CAT III 300V~; CAT III 350V~ (相线-地线)
CAT III 600V~ (相线-相线)
海拔 最高海拔2000m
EMC EN61326-1(1998) + A1 (1999)
标准配件 -KITENERGY2: 4 电线连鳄鱼夹
-HTFLEX33: 3个1000-3000A柔性钳头
-BORSA2051: 便携包
-TOPLINK: Windows 软体
-C232NG1: RS232感光串联线
-A0050: 电源适配器
-用户说明书
-质量保证书
-ISO9000 校准证书
可选配件 -HP30C2: 钳头 200-2000A/1V
-HT96U: 钳头 1-100-1000A/1V
-HT97U: 钳头 10-100-1000A/1V
-HT903: 三相1-5A / 1V 连接装置
-CN0050: 吊带
