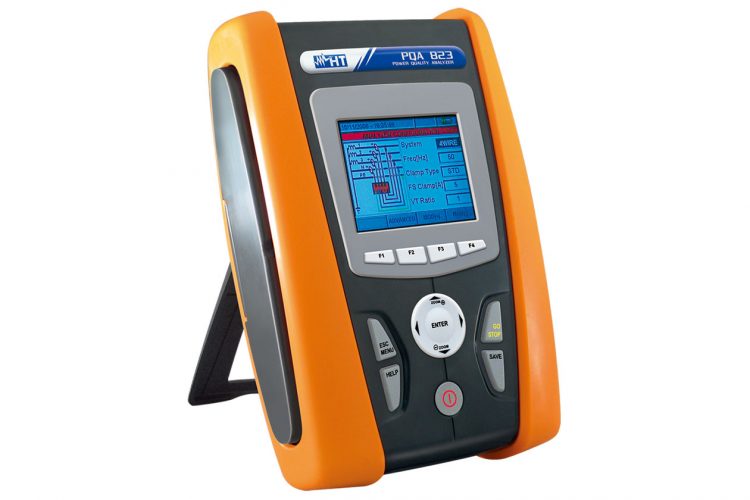

PQA823电力质量分析仪
品牌:意大利HT
型号:PQA823
产地:意大利ITALIA
PQA823和PQA824型号产品是完全基于Windows CE平台的设计,它提供了对于系统的一种简易的和大量数据快速分析的能力,感谢于这种创新的设计和宽大的彩色图形TFT“触摸屏”,800家族产品能达成任何紧急情况下的电力检测的要求。基于直觉的图标形式的“用户友好”界面,可以使用户轻松去选择任何功能选项,前后关联的在线帮助信息可以在任何时候通过按下HELP按键显示。典型的WINDOWS树状结构使得可以轻松访问每一个内置的参数。
数字模式和图形模式中大量使用波形和柱状图(对应谐波分析功能)使得所有的参数都具备可视化特征。
矢量图形的特点也提供了去评估电压和电流的相序间角,目的是去了解一个安装载荷的感性和容性特征。
800家族仪表具备大的内置记忆体(15兆),为了记录大量的参数(记录时间:>3周,251个参数,测试周期设定为15分钟),同时这个记忆体可通过闪存卡来扩展,USB接口闪盘也可用于传输内部的数据,这样使得从仪表传输记录数据的随时可移动性成为可能。
PQA82X仪表通过内置的可充电Li-Ion电池,可用时间超过3小时,同时有外接100/240V交流电源适配器,USB的界面提供连接到个人电脑,可通过专用的TOPVIEW软体下载和分析记录数据。
PQA824型号还提供探测快速电压瞬变(闪变)的功能,最大解析度为5µs(200kHz),通过设定不同的触发水准,这个功能非常方便用于工业安装的疑难问题的排解。(检测气体排放,分析切换问题,频率噪音等等)
产品特点
- 真有效值 相-零线,相-相线,相-地线测量(5个输入)
- 真有效值 相线和零线电流(4个输入)
- 有功,无功和视在功率测量
- 有功,无功和视在电功测量
- 功率因素测量
- 频率测量
- 同时可以选择最多251个参数
- 平均周期选择从1秒到60分钟
- 电压和电流谐波分析 最大49th
- 电压不平衡(下降和上升)10ms分辨力
- 数字的和图形的(波形)可视化显示
- 谐波分析的柱状图可视化显示
- 电压和电流的矢量图形显示
- 闪变分析(Pst,Plt)依照标准EN50160
- 电压不平衡 依照标准EN50160
- 浪涌电流测量
- 快速电压瞬变 5 µs分辨力
- 5个预先自定义的记录参数设定
- TFT彩色“触摸屏”显示
- 15兆内置记忆体
- 可用闪存卡和USB闪盘
- USB界面同个人电脑连接
- 通过Windows软件分析记录数据
- 可充电Li-Ion电池和外接交流/直流适配器
- 每一屏的前后关联的帮助信息可选
- 显示屏虚拟键盘功能
显示 | |
类型 | 图形TFT 加背光, 1/4 VGA (320×240) |
触摸屏 | 显示 |
色彩 | 65536色 |
对比度 | 可调 |
电源 | |
内置电源供应 | Li-ION, 3.7V可充电电池 |
电池寿命 | 大于3小时 |
外置电源供应 | 交流/直流适配器 |
自动关机 | 5分钟无任何操作 (无外置电源情况下) |
记忆体和电脑界面 | 所有的参数可记忆存储, 该仪器在每一个平均周期内存储最小值,平均值和最大值参数, 平均周期时间可以为:1, 2, 5, 10, 30 秒, 1, 2, 5, 10, 15, 30, 60 分钟 |
最大可记忆参数 | 251 |
记忆体 | 于3个月 @ 251个参数和综合周期时间=15分钟 |
内置记忆体 | 15兆 |
外置记忆体 | 闪存卡 |
操作系统 | Windows CE |
电脑通讯接口 | USB |
该仪器可同时存储以下参数 | -电压,电流,功率因数,功率,电功等等 -输入和输出功率 -电压和电流谐波 -异常电压 -闪变(只对应PQA824) -电压不平衡 -电压尖峰 |
机械特性 | |
尺寸 | 235 (W) x 165 (L) x 75 (D) mm |
重量(包括电池) | 1.0kg |
IP degree | 50 |
环境参数 | |
标准温度 | (23°C ± 5°C) |
工作温度 | 0°C ~ 40°C |
工作湿度 | <80% RH |
储存温度 | -10°C ~ 60°C |
储存湿度 | <80% RH |
基本标准 | |
EMC | 89/336/EEC guideline amended with 93/68/EEC (IEC61326) |
LVD | 73/23/CEE guideline (IEC61010) |
绝缘等级 | 2 – 双绝缘 |
污染级数 | 2 |
过压保护 | CAT IV 600V对地, 最大1000V 输入端之间 |
使用海拔 | 室内, 最高海拔2000m |
电力质量标准 | EN50160 |
Quality of electrical power | EN61000-4-30 等级B |
闪变标准 | EN61000-4-15, EN50160 |
不平衡标准 | EN61000-4-7, EN50160 |
标准配件 | -N° 1 – KIT800: 一套 附带鳄鱼夹的5只线缆 -N° 4 – HTFLEX33: 柔性钳头3000A 交流, 174mm -N° 1 – A0054: 100/240V 外接电源适配器 -N° 1 – TOPVIEW2007: 个人电脑 Windows 软件 + USB 连线 -N° 1 – BORSA2051N: 便携包 -N° 1 – PT400: 触摸显示屏 指点笔 -N° 1 –可充电电池 -N° 1 –CD-ROM光盘的用户手册 -N° 1 – ISO9000校准证书 |
可选配件 | -HP30C2: 钳头transducer clamp 200-2000A/1V -HT96U: 钳头transducer clamp 1-100-1000A/1V -HT903: 三相连接装置 3 x 1-5A / 1V for TA connection TA |
