IR-View双色红外测温仪(聚焦透镜)
IR-View聚焦式双色(Si/Si)红外测温仪通过测量目标物体发射的红外辐射强度计算出物体的表面温度,并将测量结果转换成标准的电流信号(4~20mA)和RS-485总线信号输出。
IR-View内置双色(Si/Si)探测传感器,在发射率改变的情况下,相对于单色传感器具备更高的测量精确度。双色探测传感器采用了两组相比较、具有不同光谱范围的探测器,该传感器可有效应用于工作环境被重度污染的情况:例如目标物体被部分遮掩、烟雾、灰尘、大的悬浮物体颗粒、测温仪镜头被杂物污染等,双色探测传感器仍然能精确的测量物体温度。
IR-View测量温度量程为800~2400℃,搭配光学镜头提高了测量的准确度,光学分辨率(距离系数)为200:1,可保证远距离物体温度测量的准确性,发射率在双色模式下0.75~1.25可调,内置激光瞄准器,可精确瞄准待测物体。

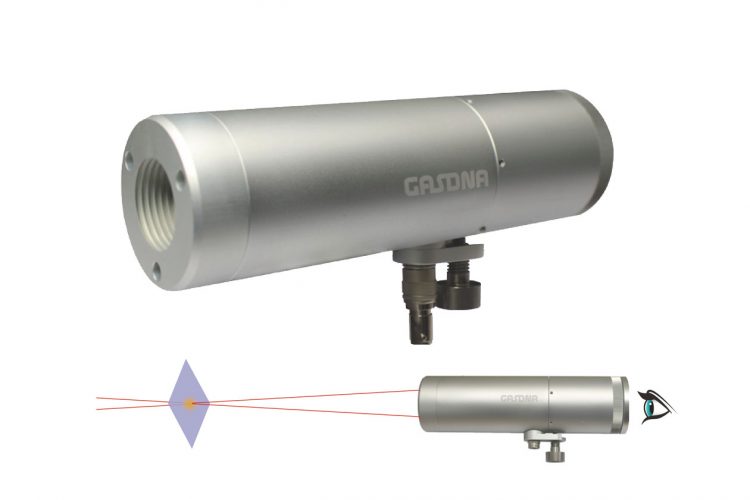

IR-View的最大特点为后面板含聚焦透镜,可以直接通过人眼观看瞄准到目标区域,可精确测量复杂环境下通过激光难以瞄准的局部区域。
IP65,NEMA4环境等级、韩国原产。
附录:双色红外测温仪介绍
双色红外测温仪是红外测温仪的一种,即测量物体在两个不同光谱范围内发出的红外辐射亮度并由这两个辐射亮度之比推断物体的温度,称为双色红外测温仪,或“双红外光谱测温仪”。双色红外测温仪与单色红外测温仪相比具有无与伦比的优点。双色红外测温仪的工作原理如下:在选定的两个红外波长和一定带宽下,它们的辐射能量之比随着温度的变化而变化。利用两组带宽很窄的不同单色滤光片,收集两个相近波段内的辐射能量,将它们转化成电信号后再进行比较,最终由此比值确定被测目标的温度,因此它可以基本消除目标材料发射率调节的不便,采用双色测温仪测温灵敏度较高,与目标的真实温度偏差较小,受测试距离和其间吸收物的影响也较小。
技术参数
温度量程 | 800℃~2400℃ |
显示分辨率 | 0.1℃ |
发射率(单色模式) | 0.10~0.99(可调) |
发射率(双色模式) | 0.75~1.25(可调) |
响应时间 | ≤ 10毫秒 |
精确度 | 1℃ 或 ±1%(取大值) |
探测传感器 | 双色-Si/Si |
光学分辨率(D:S) | 200:1 |
光谱响应 | 1.1μm,1.0μm |
重复性 | ±1% 读数 |
模拟输出 | 4~20mA,1~5V(可选) |
通讯信号 | RS-485总线信号 |
继电器输出 | 1路继电器触点(高/低) |
激光瞄准器 | 630~670nm(红色) |
电源输入 | 12~24V DC(最大200mA) |
环境温度 | -20~80℃(水冷95℃) |
相对湿度 | 10~95%,不结露 |
存储温度 | -30~85℃ |
环境等级 | IP65,NEMA 4 |
外形尺寸 | Φ60.5 x 210.5(L) |
外壳材料 | 铝合金 |
重量 | 960g |
电缆长度 | 3米,或其他 |
选型代码
选型代码 IR-View-□-□-□ | 描述 |
代码A | 温度量程 |
1 | 800℃~1800℃ |
2 | 800℃~2400℃ |
Z | 其他定制 |
代码B | 输出信号 |
M | 直流0~20mA |
N | 直流4~20mA |
V | 直流1~5V |
Z | 其他定制 |
代码C | 电缆长度 |
1 | 3米 |
Z | 其他定制 |
