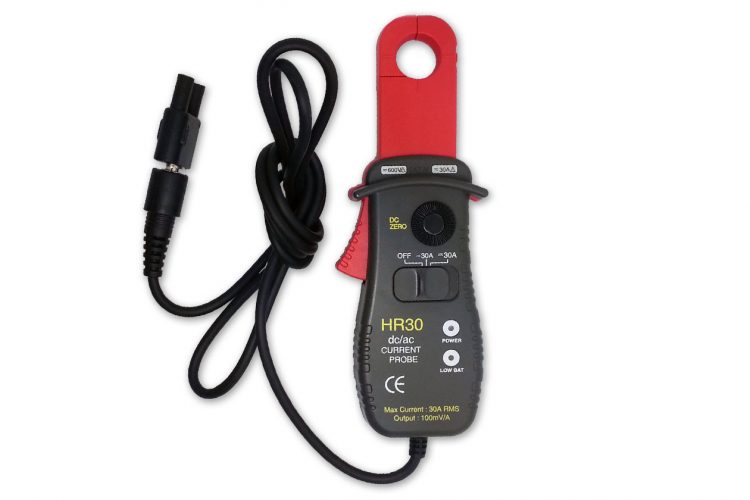

HR30交直流30A高精度示波器电流钳

品牌:韩国优仪FINEST
型号:HR30
产地:韩国KOREA

finest-hr30

韩国优仪FINEST-HR30是一款特殊设计的高精度、高分辨力交直流毫安电流钳头,示波器或万用表通过HR30钳头可测量到30A交直流的低压电气/电子电流,HR30分辨力为1mA、读数精确度为1%。通过HR30,我们无需中断电路或影响隔离。

伸展出的钳头部分可在狭窄的空间内操作,当测量直流电流时,特殊设计的转轮专门用于调零。

为解决电动或混合动力汽车的电流测量难题,(尤其是未中断电池供电或其他载流导体)从技术上、经济能效和过程控制点来说比电压测量更加重要和有效。

相比较于传统的燃油动力,电动和混合动力汽车有一些更为重要和基本的测试点:

  • 电池漏电电流(通常15mA左右),当系统关闭的时候,该指标是汽车生产商电气检查系统的一项质量标准,也是大型汽车服务机构的默认检测标准。
  • 汽车起动发电系统电控单元漏电,通常小于10mA,当引擎关闭,测量时无需断开电池连接线,以避免电控单元丢失数据。

快速的波形追踪是该特使设计的低电流钳头的核心特点,例如:显示和调整电子燃油喷射器电流。HR30具备直流频率量程到20kHz,di/dt追踪能力超过20A/us。

产品特点

  • CE-mark认证
  • 适用于任何可测量毫伏电压的万用表
  • 量程和分辨力可显示100mV的输出
  • 30A交直流量程、1mA分辨力和1%读数精确度
  • 直流转轮调零
  • 低电量提示
  • 最大导体尺寸: Ø 19mm (0.75”)
  • 专业用于示波器的绝缘BNC适配器
  • 手防护设计
  • EN61010-1 & EN61010-2-032; CAT III 1000V & CAT IV 600V

钳头最大开度: 19mm
低电量提示: 红色LED灯亮
工作温湿度: 5~40℃/0~80%RH
存储温度: -20~70℃
海拔高度: 0~2000米
电池类型: 9V DC, NEDA 1604, 6F22, 006P
电池寿命: 100小时
重量: 300g
输出: 同轴电缆(BNC接头)
外形尺寸: 200H x 72W x 38D mm
防污染等级: 2
安全标准: CAT IV 600V, CAT III 1000V
频率量程: DC 到20kHz(0.5dB)
系统准确度: 钳头+示波器/万用表准确度
钳头准确度(DC 到20kHz)
电流量程: 20A AC RMS 或 DC
测量量程: ± 30A
输出灵敏度: 100mV/A
准确度: ±(1% + 2mA)
最大分辨力: 1mA DC/AC
最小测量到: 5mA DC/AC
di/dt 追踪能力: >20A/㎲
导体位置灵敏度: ±1%相对于中间的读数
负载电阻: 10k Ω
温度系数: 0.1x (指定准确度)*摄氏度(0~18℃和28~50℃)
精湛的钳头工艺

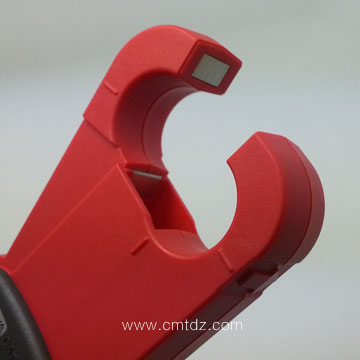

伸展出的钳头部分可在狭窄的空间内操作
安全防护设计(挡手板)

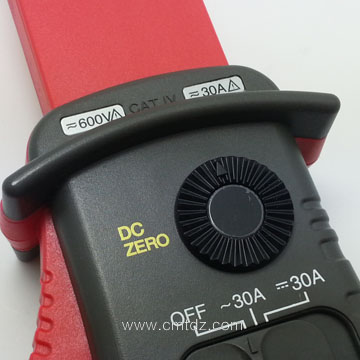

直流转轮调零
交直流30A量程
CAT III 1000V安全保护
CAT IV 600V安全保护
直流转轮调零
交流30A/直流30A档位选择
CE认证

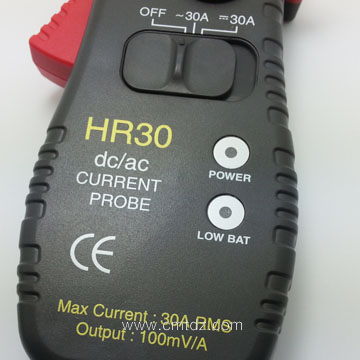

电源指示灯
低电量指示灯
CE认证

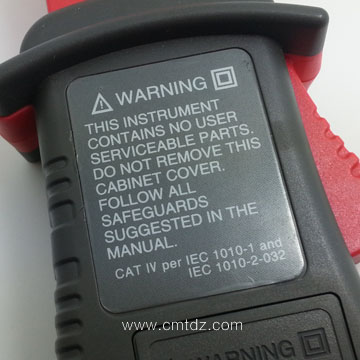

安全提示信息
韩国原产

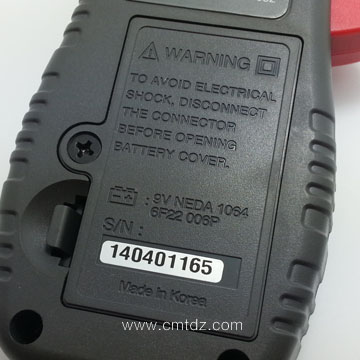

原产地、产品序列号及生产日期信息。

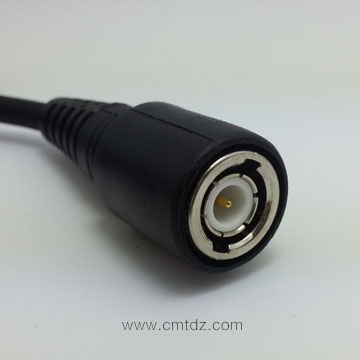

专业用于连接示波器的BNC接头
专业用于示波器的绝缘BNC适配器
标配 CA113 BA适配器

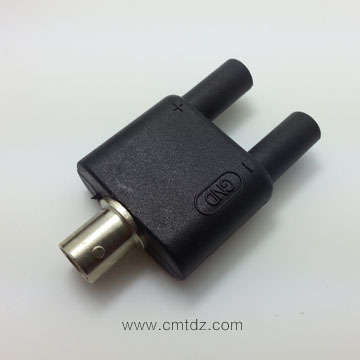

可拆分的 BNC母头到香蕉插头适配器(配件)。

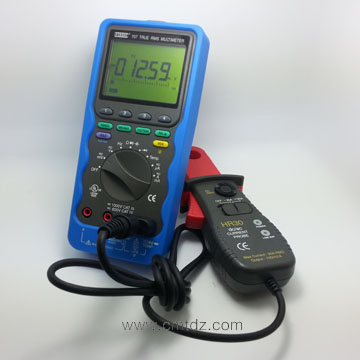

可用于数字万用表的30A钳头
通过CA113 BA适配器
适用于任何可测量毫伏电压的万用表。
操作步骤 1. 对于示波器,直接插入BNC接头到示波器的CH1端口,最小输入阻抗为1MΩ。 对于万用表,先使用可拆卸的香蕉插头适配器连接到BNC接头,然后将黑色香蕉插头连接到COM端口,红色香蕉插头连接到V- Ω端口,最小输入阻抗为10MΩ;
2. 拨动开关到合适的档位,AC30A和DC30A位置,绿色LED指示灯亮;
3. 直流测量时,如有必要,请通过转轮调零;
4. 通过钳头夹住导体测出电流值;
5. 计算电流值,举例:当示波器/万用表读数为10mV,实际测量的电流值为10×10=100mA。
操作提示 1. 测量直流时,当电流从钳头的上流到下游流过,此时输出为正;
2. 测量大于15A的直流时,如果两次的测量值有差异,请调零后再测量;
3. 测量直流时,有可能磁滞现象会影响正常调零,为消除这种影响,请开合钳头数次后,再调零。 特别是当测量值超出30A后,该现象较为明显,如上一操作仍然无法正常调零,此时需反向夹住导体,然后再调零。
注意事项 请依照厂家规定的安全操作标准使用该钳头,人为或违规操作可能会导致损坏。 每次使用该钳头,请检查是否开裂、损坏绝缘层部分、松动或可能的隐患。请特别留意钳口和钳头部分的绝缘是否完整。
操作安全 1. 请勿应用于危险的带电电路测量;
2. 请留意超出60V直流、30V交流有效值、42V交流峰值的测量,以上电压有触电的危险;
3. 未绝缘导体测量上限:300V交流有效值或直流,频率低于1kHz;
4. 为防止身体伤害,不得使用于裸露的、或绝缘有损坏和磨损的导体测量;
5. 不得触碰待测导体和钳口部分。
