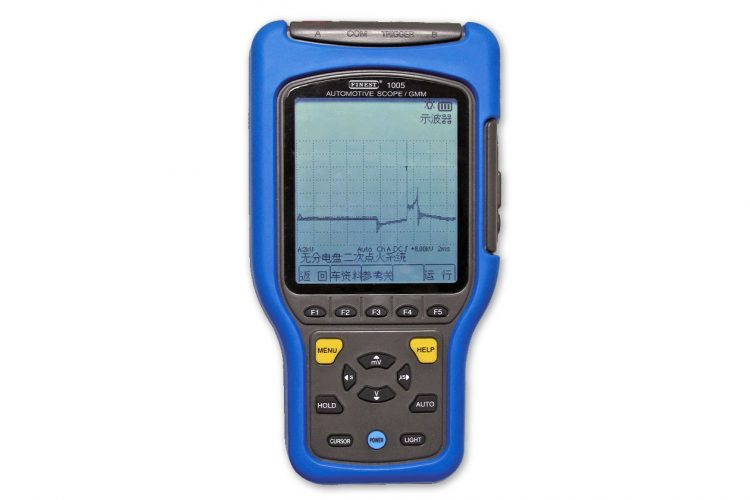

F1005汽车故障诊断示波器
当今,汽车车载诊断系统对于精确定位故障已经有了长远的发展,虽然它涵盖感测器/驱动器/连接器和终端设备的故障检测,但是它并不够完善,由于在检测时无法及时捕捉中短暂和间歇性“无代码”故障,可能导致汽车出现驱动性严重问题。因此,解读汽车“无代码”故障,一直是众多汽车维修技师真正的挑战。
F1005综合全功能汽车示波诊断器/汽车万用表是功能强大的、多功能(二合一)工具,它能有效用于诊断和排解汽车电子系统中难以捕捉的、“无代码”的驱动性问题。
产品特点
- 25兆取样速度 [样本/秒] (双通道)
- 信号成型
- 中文菜单
- 真有效值图形万用表
- 独特的“瞬时捕捉”模式,即时显示及存储异常信号
- 预先设置可以令用户方便快速的检测汽车各个系统和传感器,驱动器的问题
- 强大的内置中文数据库,包括操作理论,测试程序,连接方法,参考波形,常见故障的疑难排解
- 方便易用的功能表和大量的预置和自动配置
- 二次点火系统测试
- 柴油机系统测试
- USB介面,支援代码和数据库的更新
工作温度 | 0 °C至40 °C (32 °F至104 °F) |
储存温度 | -20 °C至60 °C (-4 °F至140 °F) |
相对湿度 | 0 %至80 % 或0 °C至35 °C (32 °F至 95 °F) 0 %至70 % 或0 °C至55 °C (32 °F至131 °F) |
温度系数 | 0.1 x (指定准确度) / °C (< 18 °C or > 28 °C ; < 64 °F or > 82 °F) |
输入和接地,最大电压值 | 300 V |
图形万用表,基本 DC 准确度 | 0.3 % |
带宽 | DC至 5 MHz (-3dB) |
最大采样速率 | 25 M /秒 |
图形万用表读数 | 5,000 |
显示 | 280 x 240 像素 |
参考波型 | 51 |
PC 连接 | USB |
电源 | 可充电池(外部 AC转DC电) |
电池使用时间 | 有背光4小时 |
尺寸(H x W x D) | 9.06 x 4.72 x 1.97” (230 x 120 x 50 mm) |
安全标准 | CAT II 300 V per IEC 1010-1, UL 3111-1 and C22.2 No. 1010-1 |
水平 | |
采样率 | 25 兆样本/秒 |
记录长度 | 1000 点 |
数据刷新 | 实时,滚动 |
准确度 | ± (0.1% + 1像素) |
扫描率 | 5秒至24小时在1, 2, 5 次(GMM图形万用表模式) 1微秒至50分钟在1, 2, 5 次(示波器模式) |
垂直 | |
带宽 | DC 至 5 MHz;-3 dB |
分辨力 | 8 bit |
通道 | 2通道 |
耦合方式 | AC, DC, GND |
输入阻抗 | 1 MΩ / 70 pF |
最大输入电压 | 300 V |
电压分配 | 50 mV至100 V在1, 2, 5 次 |
准确度 | ± 3 % |
触发 | |
触发源 | CH A, CH B, TRIGGER(外触发) |
灵敏度(CH A) | < 1.0 div to 5 MHz |
灵敏度(触发) | 0.2 V p-p |
模式 | 单次、常态和自动 |
耦合方式 | AC, DC |
斜面 | 上升和下降斜面 |
其它 | |
瞬时捕捉 | 示波器模式(对应部件次测试) |
获取模式 | 示波器模式 |
储存设置 | 8个波形和设置 |
参考波形 | 51波形和设置 |
光标 | 时间和电压 |
仪器设置 | 语言、对比度和格线 |
RPM 转速测量
模式 |
量程 |
准确度 |
4 缸 |
120 ~ 20000 RPM |
2 RPM |
2 缸 |
60 ~ 10000 RPM |
频率测量
功能 |
量程 |
分辨力 |
准确度 |
频率 |
10 Hz |
0.001 Hz |
± (0.1 % + 3 d) |
100 Hz |
0.01 Hz |
||
1 kHz |
0.1 Hz |
||
10 kHz |
1 Hz |
||
100 kHz |
10 Hz |
||
1 MHz |
100 Hz |
||
5 MHz |
1 kHz |
||
占空比 |
2.0 % ~ 98 % |
0.1 % |
脉冲宽度> 2 μs |
Dwell闭合角 |
3.6 ° ~ 356.4 ° |
0.1 ° |
1.2 °/krpm + 2 d |
脉冲宽度 |
2 μs ~ 450 ms (Pulse Width > 2 μs) |
直流电压测量
量程 |
分辨力 |
准确度 |
500mV |
0.1mV |
± (0.3 % + 5 d) |
5 V |
0.001 V |
|
50 V |
0.01 V |
|
600 V |
0.1 V |
>输入阻抗: 10 MΩ
交流电压测量
量程 |
分辨力 |
准确度 |
|
40Hz~400Hz |
400Hz~10kHz |
||
500mV |
0.1mV |
± (0.5 % + 5 d) |
± (2.5 % + 5 d) |
5 V |
0.001 V |
||
50 V |
0.01 V |
||
600 V |
0.1 V |
>输入阻抗: 10 MΩ
(AC+DC) 电压测量
量程 |
分辨力 |
准确度 |
|
40Hz~400Hz |
400Hz~10kHz |
||
DC 500mV |
0.1mV |
± (0.8 % + 5 d) |
± (3.0 % + 5 d) |
DC 5 V |
0.001 V |
||
DC 50 V |
0.01 V |
||
DC 600 V |
0.1 V |
电阻测量
量程 |
分辨力 |
准确度 |
500Ω |
0.1Ω |
± (0.5 % + 5 d) |
5 kΩ |
0.001 kΩ |
|
50 kΩ |
0.01 kΩ |
|
500 kΩ |
0.1 kΩ |
|
5 MΩ |
0.001 MΩ |
± (0.75 % + 5 d) |
30 MΩ |
0.01 MΩ |
± (0.75 % + 10 d) |
通断测试
测量电压 |
临介 |
响应时间 |
1.2 V |
约70Ω |
1 ms |
二极管测量
量程 |
开路电压 |
准确度 |
2.0 V |
3.0 V |
± (2.0 % + 5 d) |
温度测量
量程 |
分辨力 |
准确度 |
-50 °C 到 1300 °C |
0.1 °C |
± 3 °C |
直流电流测量(电流钳头输出)
量程 |
分辨力 |
准确度 |
30 mA ~ 20 A |
1 mV/10 mA |
± (1.5 % + 20 mA) |
100 mA ~ 40 A |
1 mV/100 mA |
± (2.0 % + 20 mA) |
40 A ~ 60 A |
1 mV/100 mA |
± (4.0 % + 0.3 A) |
交流电流测量(电流钳头输出)
量程 |
分辨力 |
准确度 |
|
40 Hz ~ 1 kHz |
1 kHz ~ 5 kHz |
||
30 mA ~ 10 A |
1 mV/10 mA |
± (2.0 % + 20 mA) |
± (4.0 % + 30 mA) |
100 mA ~ 40 A |
1 mV/100 mA |
||
40 A ~ 60 A |
1 mV/100 mA |
± (8.0 % + 0.3 A) |
标准配件 | -Ni-MH可充内置电池(1.2V x 5) (BT10) -绝缘测试线 (FSTL 1000) -绝缘接地线 (FSTL 1000G) -鳄鱼夹(红、黄、黑) (AC5W) -背面输入插针(红、黄、黑) (BPP 1000) -2 mm 转接头(红、黄、黑) (FSA2) -二次点火电压测试夹 (SIP 1000) -感应钳头 (RPM 206) -AC 转 DC 电源转换器 (PA 1000) -便携包 (S3C) -用户说明书 (FUM1006) |
可选配件 | -USB 连线和驱动程序光盘 (USB1000) -温度探头 (TP10) -mA 电流钳头 (CA113 OS/AT) -柴油机介面探头 (DPS 1000) -波形管理软件 (光盘) (WFM 1000) -独立 12 V 充电器 (PC 1000/12) -独立 24 V 充电器 (PC 1000/24) -使用说明书(光盘)(FUM1006CD) |
