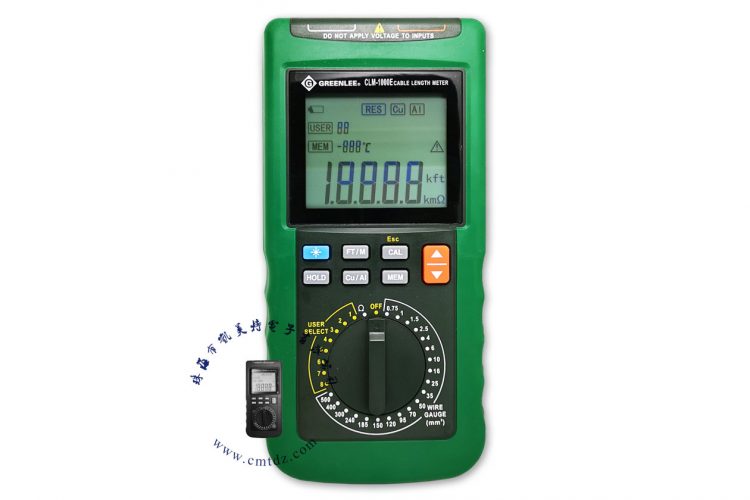

CLM1000E电缆线长测试仪

品牌:美国GREENLEE
型号:CLM1000E
产地:美国USA

greenlee-clm1000e

美国GREENLEE CLM1000E电缆线长测试仪是手持式测试设备,CLM1000E具有以下功能:电阻、温度、和电缆线长度。

CLM1000E可以用作μΩ仪表高精确的测量电缆电阻,仪表的主要功能是依照材质(铜或铝)、温度和电缆线规格计算电缆的长度,电缆材质可以是未涂覆的铜线或铝线。

CLM1000E有20个预设置测试档位的和8个用户自定义可编程电缆规格档位。(8个用户自定义档位对应非标电缆)

20个预设置测试档位为:0.75,1,1.5,2.5,4,6,10,16,25,35,50,70,95,120,150,185,240,300,400,500mm2

CLM1000E是一款功能非常灵活的线长测试工具,其8个自定义档位可输入任意长度值取样;对于已知具体横截面积值的非标准电缆,可以用数学换算方式来测量。

测量非标电缆尺寸时,将旋钮转到500mm2。将要测量的电缆的mm2尺寸除以500,然后将该数字乘以仪表的长度读数。例如:正在测量289平方毫米的电缆。乘数变为289/500=0.596。将旋钮位于500mm2的位置显示的值乘以0.596得到长度。

同理,如果已知或精确测量出样本电缆的实际长度,也可以通过数学换算来求得样本电缆的具体横截面积值。

产品特点

  • 可测300,400,500mm2大线径电缆
  • 超大20,000位数字显示LCD
  • 以米或英尺为单位长度测量
  • 铜线和铝线直接读数
  • 8个用户自定义编程模式,对应非标电缆
  • 自动温度补偿,根据周围温度变化内部自动校准
  • 用户校准模式(仪器自带校准标准件)
  • 高精度μΩ小电阻测量
  • 保持模式锁定屏幕读数
  • 自动量程
  • 自动关机
  • 高品质Kelvin测试棒
  • 背光显示

显示 LCD, 4-1/2 位 20,000 数字显示
工作环境 0 °C to 40 °C,RH < 75%
存储环境 -20 °C to 60 °C,RH < 85%
电源 6个 1.5 V 电池 (AA, NEDA 15A, IEC LR6)
尺寸 198 mm x 98 mm x 56 mm
电流损耗 背光关,无电缆测试:大致5mA;
电缆测试:大致100mA
自动关机 10分钟无任何操作
低电量提示 大致7.2V
线径 (mm2) 量程区间 长度量程 准确度
0.75–35 1000.0 m 5 m–152.4 m ± (1.0% + 1.6 m)
152.5 m–304.8 m ± (1.0% + 2.8 m)
304.9 m–999.9 m ± (1.5% + 11.6 m)
10.000 km 1.000 km–3.048 km ± (1.5% + 0.012 km)
3.049 km–9.999 km ± (1.5% + 0.052 km)
30.00 km 10.00 km–15.24 km ± (1.5% + 0.06 km)
15.25 km–30 km ± (1.5% + 0.12 km)
50–95 1000.0 m 5 m–304.8 m ± (1.0% + 1.6 m)
304.9 m–999.9 m ± (1.5% + 8.0 m)
10.000 km 1.000 km–3.048 km ± (1.5% + 0.008 km)
3.049 km–9.999 km ± (1.5% + 0.058 km)
30.00 km 10.00 km–15.24 km ± (1.5% + 0.06 km)
15.25 km–30 km ± (1.5% + 0.08 km)
120–500 1000.0 m 5 m–152.4 m ± (1.0% + 2.8 m)
152.5 m–304.8 m ± (1.0% + 3.7 m)
304.9 m–999.9 m ± (1.5% + 10.1 m)
10.000 km 1.000 km–3.048 km ± (1.5% + 0.010 km)
3.049 km–9.999 km ± (1.5% + 0.052 km)
30.00 km 10.00 km–15.24 km ± (1.5% + 0.06 km)
15.25 km–30 km ± (1.5% + 0.11 km)
量程 准确度
199.99 mΩ ± (1% + 0.05 mΩ)
1.9999 Ω ± (1% + 0.5 mΩ)
19.999 Ω ± (1% + 5 mΩ)
199.99 Ω ± (1% + 50 mΩ)
1999.9 Ω ± (1% + 0.5 mΩ)
标准配件 -6个5号电池
-Kelvin测试棒
-校准铜棒(2只)
-硬质仪器包
-用户说明书

读数值不稳定/跳动?

1、电缆同测试棒接触不良(可打磨电缆接触面保证接触良好);
2、强磁场环境(例如大型变压器旁边);
3、电池电量不足,会导致测试读数不稳定,变现为显示值一直变动。

标准档位/非标自定义档位?

1、标准档位对应国标电力电缆(纯铜/纯铝材质)
2、非标电缆可用自定义模式测量(任意金属材质电缆/合金电缆都可用)。

非标电缆,已知具体横截面积值的测试方法?

长度? = 仪器500档位的读数值 x 具体横截面积值/500
例如:正在测量289平方毫米的电缆,乘数变为289/500 = 0.596,将旋钮位于500mm2的位置显示的值乘以0.596得到长度。

测试计算未知电缆的横截面积值?

未知电缆的横截面积(平方毫米)? = 电缆实际长度/仪器500档位的读数值 x 500

精确度?

仪器的20个国标档位已内置国标电缆的电阻数据,符合国标的电缆可以准确快速的测出长度,精确度为1.5%,读数偏差有以下两方面因素:
1、电缆的实际横截面积值小于所标注的横截面积值,例如:500mm2电缆,实际只有490mm2,用500档位测试时,这种情况下测试电缆的电阻值相比较于该档位内置的国标数据会有偏差;
2、电缆材质不达标,这种情况下测试电缆的电阻值相比较于该档位内置的国标数据会有偏差。

补充说明

* 使用小技巧:粗电缆,可以用一个铜棒/单股粗铜线,将一头磨尖,制作成整体类似锥子,测试时将其钉入电缆截面里,然后夹住尾部测试,无需破坏电缆绝缘层。

* 由于市面上电缆品牌众多,品质参差不齐,当仪器的读数同电缆长度不一致时,可以用以下两个方式解决:
1、比例换算:例如A品牌240规格电缆100米,仪器测试读数105米,记下该比例因子(100/105),当测试其他长度该电缆仪器读数是500时,电缆实际长度为500x(100/105);
2、自定义取样模式:需要执行自定义取样操作,该模式下测试值非常准确和客观。
