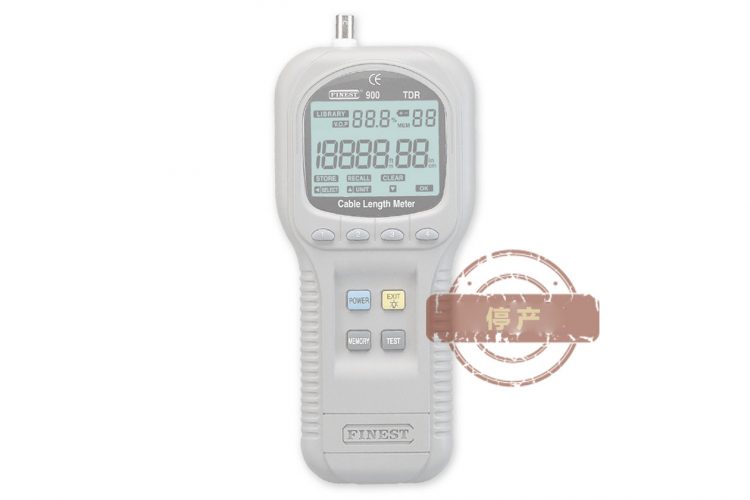

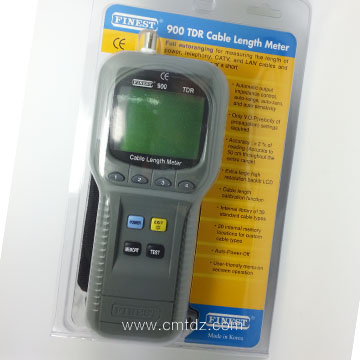

F900电缆长度测量|断点/短路点定位仪
韩国优仪FINEST-F900这款精密的TDR(固态时域反射)电缆测试仪是利用固态时域反射技术(脉冲波回响式)原理来测量电缆长度，查找测试点到断点或短路点的距离，F900经济易用，具备许多价格昂贵的高端仪器才有的功能。
韩国优仪FINEST-F900自动匹配输出阻抗(25,50,75,100,125,150Ω)，适用于电力电缆、同轴电缆、电话线、电视线和网络电缆等综合布线的应用。用户只需通过按键操作，便可选择匹配的电缆类型，调整测量电缆的VOP传播速率值(VOP值直接关系到测量结果的准确与否)，可自行设定长度显示单位。F900内置39组标准电缆的VOP数据库，具有20个记忆单元，用户可自定义模式测试和存储20组电缆的VOP值。
韩国优仪FINEST-F900内置过压安全保护(最高电压250V有效值，可有效防止仪器的意外损坏)和在线电压监测功能，当测试电缆的在线电压超过6.5V，仪器LCD会显示过压标识”OUCH” 并且终止测试。

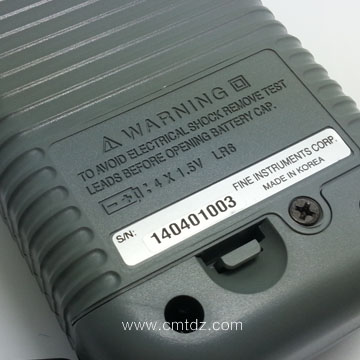

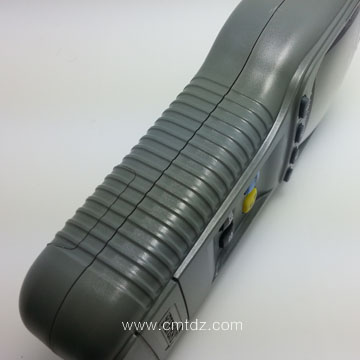

韩国优仪FINEST-F900具有螺纹ABS外壳(防滑)，具有防尘、防溅水功能(达到IP42标准)，使用4个AA电池(NEDA 15A 或NR 6)，电池装于后部电池仓内，易于更换。F900主要适用于电缆生产及批发商、零售商、电工、现场工程师，以及需要测量电缆长度和检测电缆断路、短路情况的综合布线安装人员。
产品特点
- 超大LCD背光显示；
- 准确度到50cm，最大测量长度达3,000米；
- 自动输出阻抗控制、自动量程、自动归零、自动调整灵敏度；
- 兼容多种电缆类型，只需设置待测电缆的传播速率V.O.P值；
- 250V过压安全保护，在线电压监测；
- 用户友好菜单界面设计，易于设置和操作；
- 现场测量刻度转换功能(米值和英制)；
- 快速查找样本电缆的V.O.P值；
- 20组用户自定义存储记忆单元；
- 内置39组标准电缆数据库；
- CE认证。
| 适用对象 | 同轴电缆、屏蔽电缆、双绞线、多股线、 电力电缆、综合布线电缆等 |
| 测量量程 | 取决于测量电缆的V.O.P值 3.7km @V.O.P≤99.9% 3.0km @V.O.P≤80.0% 2.4km @V.O.P≤66.0% 1.9km @V.O.P≤50.0% |
| 量程选择 | 自动量程控制 |
| 分辨力 | 50cm |
| 准确度 | ±(2%读数+50cm) < 100m ±2%读数 ≥ 100m 以上准确度对应下列电缆： 1. 长度小于2.4km同轴电缆 2. 长度小于2km 的电话线 3. 长度小于1km的电线 |
| 盲区 | 5m |
| 输出阻抗 | 25, 50, 75, 100, 125 或 150Ω |
| 阻抗选择 | 自动输出阻抗控制 |
| VOP值 | 1.0% 到99.9%可调 |
| 内置数据库 | 39组标准电缆 |
| 记忆单元 | 20组用户自定义电缆类型 |
| 电缆接头 | BNC |
| 在线电压探测 | 6.5V |
| 过压保护 | 250V有效值 (通过BNC接头) |
| 显示 | 图标类型7段LCD，带背光 (1分钟无操作自动关闭) |
| 防尘防水 | IP42 |
| 电池型号 | 4个1.5V (AA , LR6) |
| 电池寿命 | 约5,000次测试 |
| 工作温度 | -18℃ 到 60℃ |
| 存储温度 | -20℃ 到70℃ |
| 相对湿度 | 85 % 在 35℃ |
| 外形尺寸 | 235H x 100W x 44D mm |
| 重量 | 约450克 |
| 过压保护标准 | EN 60950 : 1999 章节. 2.3,(通讯网络过压保护标准) |
| 安规标准 | 符合IEC1010-1: 2001 |
| EMC | EN 61326 : 1997+ A1 : 1998 / CE 认证 |
| 标准配件 | －电池 (1.5V AA x 4节) －鳄鱼夹测试棒 (AC9) －软质便携包 (S2C) －用户说明书 |
（可肩背或别于皮带上）
(1分钟无操作自动关闭)

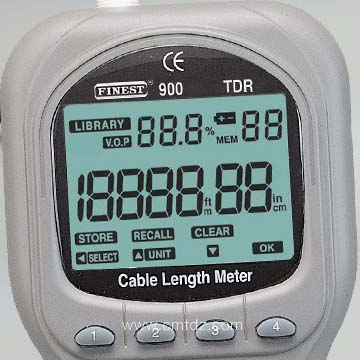

LCD尺寸：60mm x 45mm。

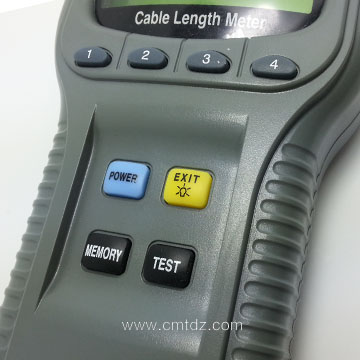

简化复杂的TDR原理仪器操作，
用户友好菜单界面设计。
黑色鳄鱼夹连接屏蔽层
黑色鳄鱼夹连接屏蔽层
取样模式？
1、开机 –》 按功能键1（SELECT） –》
2、VOP闪动时，按下功能键4（OK）–》
3、按功能键2或3，调出SPL模式（SPL闪动）–》
4、按下功能键4（OK）–》连接样本电缆，手动输入实际长度–》
5、按下功能键4（OK）–》按下TEST测试键—》
6、屏幕显示机器测出样本电缆的VOP值 [xx.x%]—》
7、按下MEMORY记忆键–》选择STORE–》输入存储位置[01~20] –》按功能键4[OK]–》按功能键1 [STORE]存储此测量结果。
调出样本电缆的VOP数据？
1、按下MEMORY记忆键—》
2、按下功能键2[RECALL] –》输入存储位置[01~20] –》
3、按功能键4[OK] —》按下功能键2[RECALL] 确认
关于电缆类型和取样长度？
1、仪器适用于同轴电缆、屏蔽电缆、双绞线、多股线、电力电缆、综合布线电缆等；
2、仪器不适用于测试单芯线、不能保证自由组合电缆测试的正确性和稳定性，例如：已安装于线槽内的多根单芯线电缆；
3、根据经验，不推荐测高压电缆线，电力电缆理想测试范围为240mm²以内；
4、对于非标、或属于仪器内置的39组电缆数据以外的电缆类型，（电力电缆、动力电缆等）实际使用需要预先知道该类型电缆的VOP数据，如果不清楚具体数据就需要预先取样测试出VOP值，（取样长度至少为10米，实际取样长度越长，精确度越高）。这一点请务必预先了解，以避免实际使用、现场情况的不方便。
在线电压探测？
F900在线电压探测为6.5V，符合：EN 60950:1999 章节.2.3,(通讯网络过压保护标准)，高于此电压仪器会自我保护，停止测试并提示错误信息。过压保护为250V，及带电线路不超过250V的情况下，仪器是安全的，不会损坏。F900主要针对低于6.5V的低压线路或不带电的电缆类型测试。
选型参考
| 型号 | CLM33 | F900 |
| 测量原理 | 四线电阻式 | TDR固态时域反射 |
| 量程 | 30000米 | 3000米 |
| 精确度 | 1% | 2% |
| 功能 | 横截面积0.15mm² 到 240mm² 20标准档位 8个用户自定义档位 欧姆档位 |
自动量程 39组标准电缆 20组用户自定义 自动输出阻抗控制 VOP值 1.0% 到99.9%可调 |
| 测试盲区 | 无 | 5米 |
| 取样值 | 标准5米 | 大于10米任意长度 取样长度越长，测量精确度越高 |
| 分辨率 | 0.1米(长度) / 1m Ω (电阻值) | 50cm |
| 在线电压 | 不能用于测试带电线路 | 6.5V以内 / 250V有效值过压保护 |
| 测量条件 | 必须夹住电缆的两端；多股线如能找到末端，可短路末端于一头测量 | 于一端测试，夹住两股相邻的导线 |
| 电缆材质 | 标准模式：纯铜或纯铝国标 自定义模式：任何金属导体 |
任何两芯以上金属导体 |
| 适用对象 | 单芯线（或多芯的单独一股） 国标电力电缆、非标电缆、特殊电缆 |
双绞线、同轴电缆、屏蔽电缆、多股线 |
F900 vs F901
| 型号/功能 |
F901
|
F900
|
| 显示分辨力 / 精确度 |
5cm / <1%
|
50cm / <2%
|
| 长度量程（网线,电话线,同轴电缆,通讯电缆及电力电缆等） |
600米
|
3000米
|
| 网路映射：短路,开路,错接,反接,串扰 |
V
|
|
| 配置远端识别器 |
V
|
|
| 音频发生器 |
V
|
|
| 超大LCD背光显示 |
V
|
V
|
| 自动输出阻抗控制 自动量程 自动回零 自动调整灵敏度 |
V
|
V
|
| 简易的前面板设计，便于设置和操作 |
V
|
V
|
| 39组标准电缆数据库 |
V
|
V
|
| 20组用户自定义电缆类型 |
V
|
V
|
| 在线电压探测6.5V(超出会提示过压” OUCH”和终止测试) |
V
|
V
|
| 250V有效值过压保护 |
V
|
V
|
| 防尘防水IP42 |
V
|
V
|
| CE认证 |
V
|
V
|
