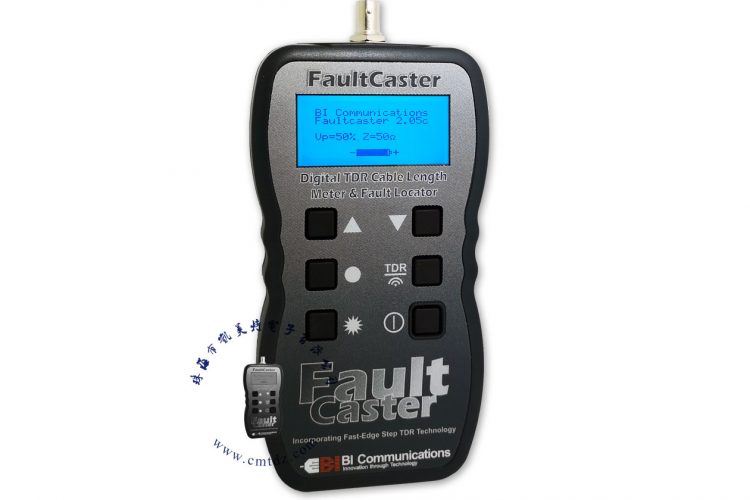

FaultCaster电缆长度测量|断点/短路点定位仪

品牌:英国BIC
型号:FaultCaster
产地:英国UK

bic-faultcaster-cm

英国BIC-FaultCaster是手持式数字TDR时域反射仪、电缆长度测量仪和故障(断路/短路点)定位仪。用于在电缆的一端检测和定位2000m(6,000ft)量程范围内电力/通讯电缆的开路和短路故障。

FaultCaster采用先进的快速边缘步进TDR技术,可以测量电缆长度,能够快速识别开路和短路故障,并在128 x 64数字LCD上指示故障距离。

FaultCaster内置标准电缆类型数据库,用户无需输入Vp信息即可对该类型电缆进行精确测量,仪器会自动补偿不同电缆的阻抗值。

FaultCaster内置音频振荡发生器,可以使用标准的电缆音调探头进行检测,用于跟踪和识别电缆线对。

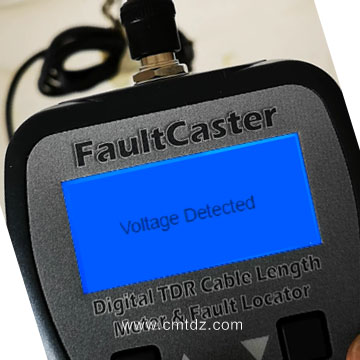

FaultCaster可监测在线电压,当测试电缆的在线电压超过10V AC/DC,仪器LCD会显示“Voltage detected”并且终止测试。

FaultCaster采用坚固耐用的ABS外壳材质,防水防尘等级达到IP54,标准附件包括测试棒、肩带和仪器包。仪器的设计和制造符合国际质量标准、高安全性和可靠性。

产品特点

  • 经济型专业数字TDR
  • 在一端测量电缆长度
  • 定位开路/短路故障的距离
  • 量程2000m(@70%VP),精确度2%(显示读数)
  • 快速边缘步进TDR技术
  • 内置39组标准电缆类型数据库
  • 15组用户自定义存储记忆单元
  • 在线电压监测
  • 电压警告和测试抑制
  • 内置音频发生器,用于电缆配对跟踪和识别
  • 坚固耐用外壳,IP54防水防尘等级
  • 仪器仅350g
  • 标配安全测试棒、肩带和仪器包

量程@ Vp=70% 2000m (6000ft)
分辨率(m) 0.1m(≤100m);1m(>100m)
精确度 < 显示读数的±2%*
电缆数据库 39组标准电缆数据库
VP传导速率 0% 到 99% 可调
输出脉冲 5V p-p
输出阻抗 自动补偿
输出脉冲特点 快速边缘步进TDR技术
显示 128×64 LCD
音频发生器 810 – 1110Hz 震荡信号(6次/1秒)
电压警告 >10V (ac / dc)
电源 6v 4 x AA 电池
自动关机 4分钟
工作温度 0 到 40 deg. C
存储温度 -20 到 70 deg. C
外形尺寸 165 x 90 x 37mm
重量 350gms (12oz)
安全 IEC61010-1, EN 60950
EMC BS/EN 61326-1
防尘放水 IP54
CE CE compliance with current EU directives
手持式、轻便设计、仅350克
165 × 90 × 37毫米

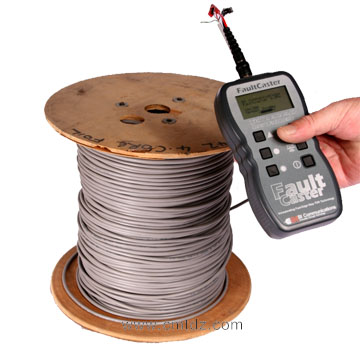

连接电缆一端,快速测量整卷电缆长度

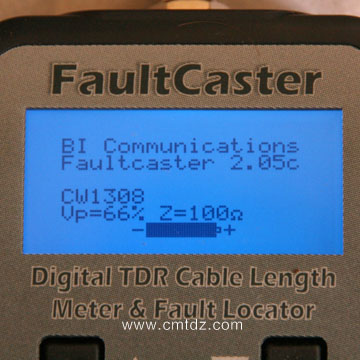

128 x 64 背光LCD
39组标准电缆数据库
8组用户自定义电缆类型
VP和Z阻抗选择区间
仪器提供菜单配置界面
仪器内置字符库

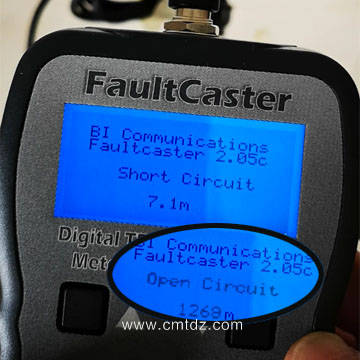

开路/短路指示 & 长度显示
开路:Open
短路:Short
分辨率0.1米(<100米)
分辨率1米(>100米)
在线电压监测
>10V (ac/dc)
电压警告和停止测试

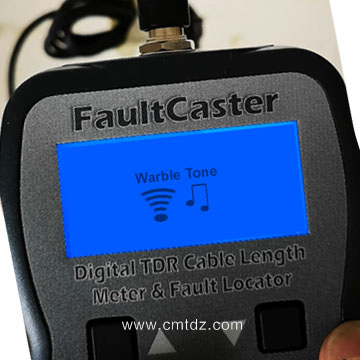

内置音频发生器
用于电缆配对跟踪和识别

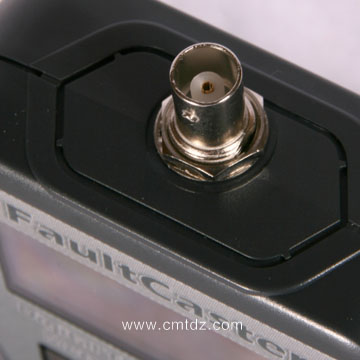

机身顶部BNC接口

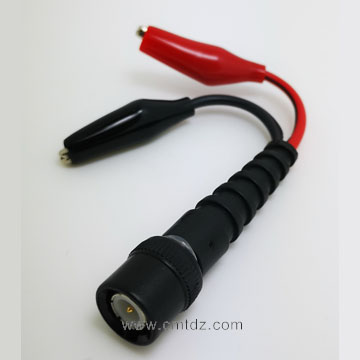

安全测试棒

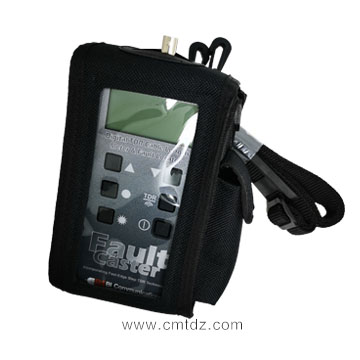

软质便携包
仪器包
肩带
测试棒(仪器包侧面收纳槽)
4个5号电池(装入机)
双绞线
分理出一对线分别连接红色鳄鱼夹和黑色鳄鱼夹
同轴电缆
红色鳄鱼夹连接电缆线芯,
黑色鳄鱼夹连接屏蔽层
屏蔽电缆
红色鳄鱼夹连接屏蔽层附近的导线,
黑色鳄鱼夹连接屏蔽层
多股线
连接任意相邻两芯
标准配件 -4个5号电池
-安全测试棒
-仪器包
-肩带
-用户说明书
